3.8 LEDの配置

配置するパーツ

部品名 場所 データシート
5mm LED FaBo-LED+LED+LED-5MM
抵抗 FaBo-Resistors+RESISTOR+RESISTOR-AXL-REGULAR

LEDの配置

ツールバーよりAdd Partを選択します。

FaBo-LED+LED+LED-5MMを選択します。

LEDを2つ並べて配置します。

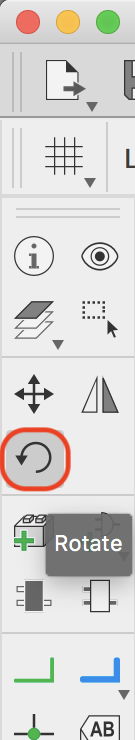

ツールバーよりRotateを選択し、回転します。

抵抗の配置

ツールバーよりAdd Partを選択します。

FaBo-Resistors+RESISTOR+RESISTOR-AXL-REGULAR

それぞれのLEDの下に配置し、配線します。

ツールバーよりRatateMoveで向きと場所を調整します。

そのほかの配線

  1. GNDをCopyして配置。
  2. 5VをCopyして配置。
  3. Netで配線。
  4. 線にLabelでラベル付け。
  5. 線にNameで名前を書き換える
