画面の切替

ファイル

No 作成するファイル名
1 Image.ino
2 fabo_logo.c
3 pin_config.h

画像データの変換

画像データはfabo_logo.pnglgvlのonline image converterで、Cファイルに変換します。

使用するイメージ

上記イメージの上で、右クリックを押して出現するシュートカットメニューで、[名前をつけて画像を保存] を選択し画像をローカルのPCにダウンロードします。

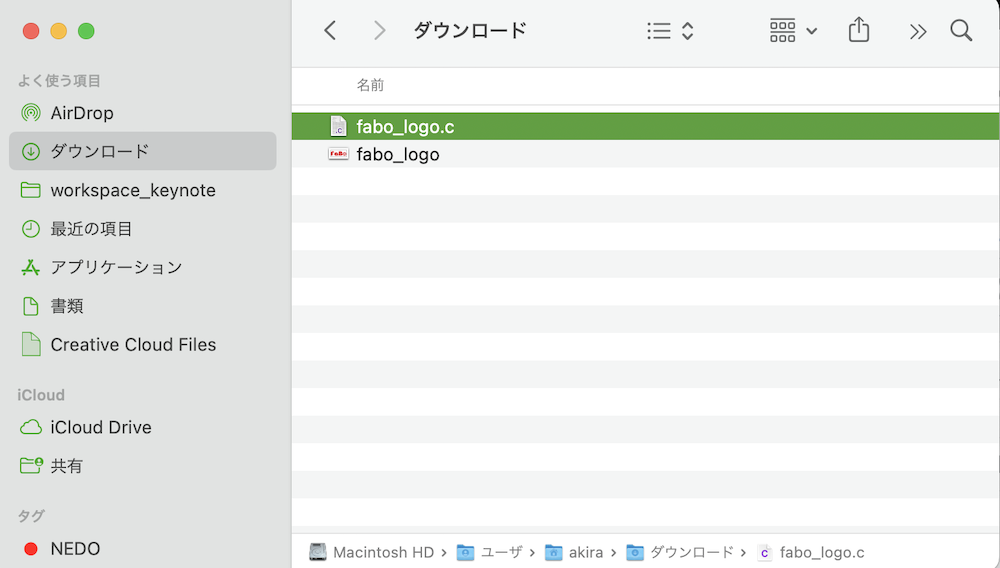

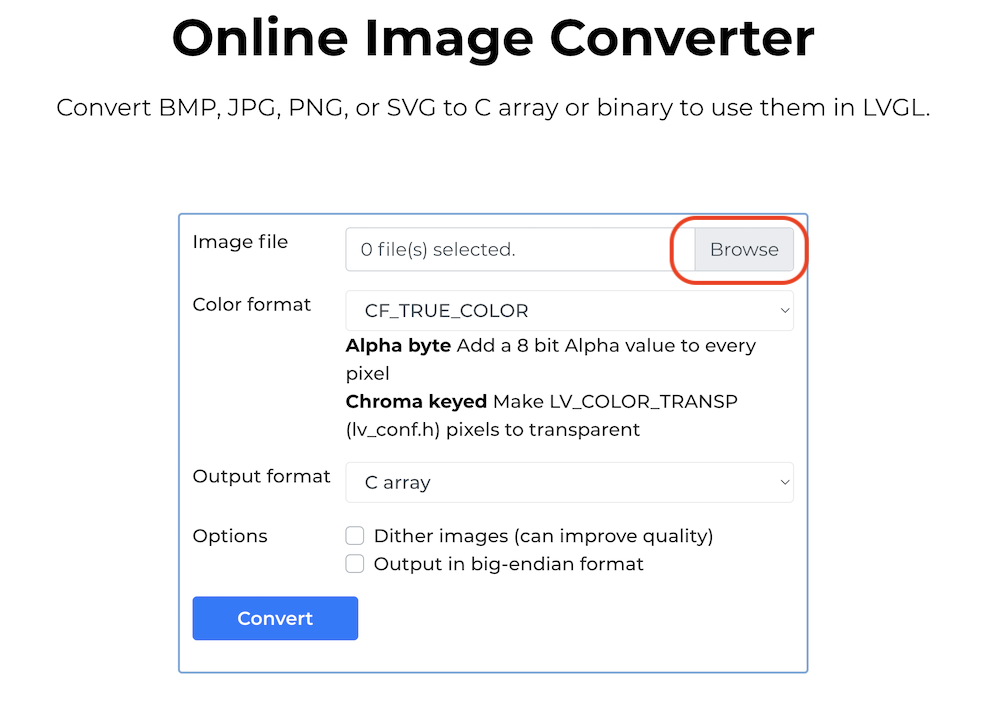

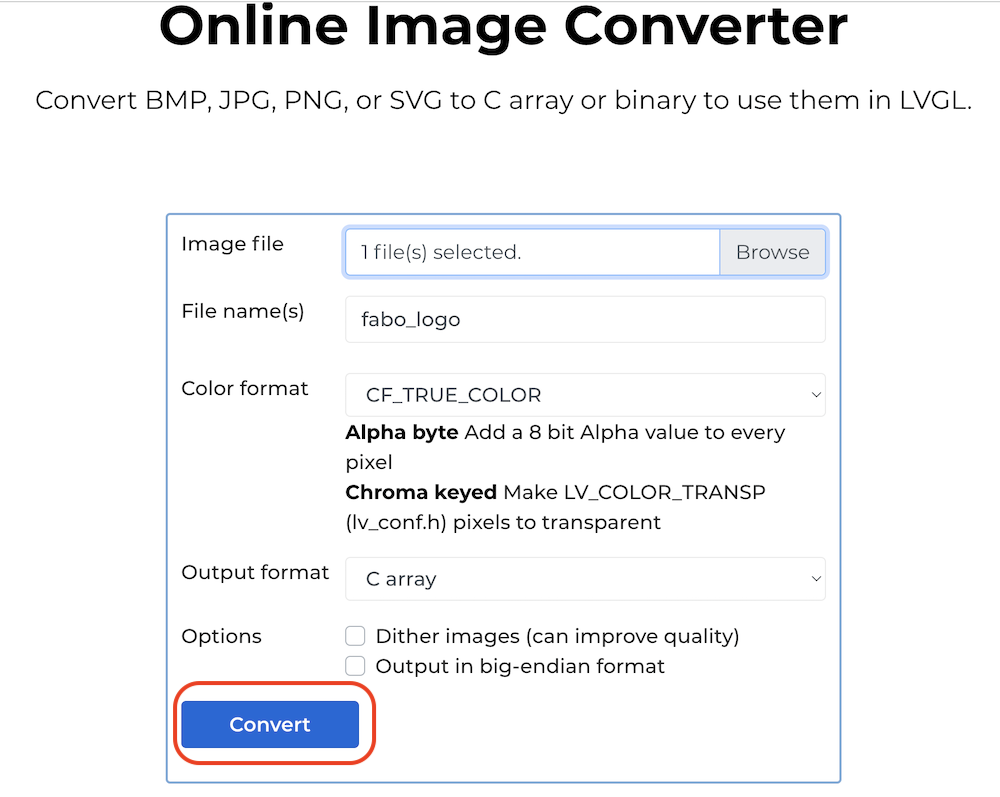

lgvlのonline image converterのページに接続し、ダウンロードしたfabo_logo.pngをonline image converterで変換し、fabo_logo.c がローカルのPCにダウンロードされます。Image.inoとpin_config.hと同じフォルダに保存します。

Arduino IDEの標準コンパイラは、特定のC99特性をサポートていないためfabo_logo.cの一番最後の箇所を下記のように書き直します。

元のソース

1
2
3
4
5
6
7
8
9
const lv_img_dsc_t fabo_logo = {
  .header.cf = LV_IMG_CF_TRUE_COLOR,
  .header.always_zero = 0,
  .header.reserved = 0,
  .header.w = 320,
  .header.h = 167,
  .data_size = 53440 * LV_COLOR_SIZE / 8,
  .data = fabo_logo_map,
};

変換後のソース

1
2
3
4
5
6
7
8
9
const lv_img_dsc_t fabo_logo = {
  LV_IMG_CF_TRUE_COLOR,    // header.cf
  0,                       // header.always_zero
  0,                       // header.reserved
  320,                     // header.w
  167,                     // header.h
  53440 * LV_COLOR_SIZE / 8, // data_size
  fabo_logo_map            // data
};

変換は、ChatGPTに依頼するとスムーズにいきます。

ChatGPTへの依頼例

ソースコード

Image.ino

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
#include "Arduino.h"
#include "lvgl.h"
#include "esp_lcd_panel_io.h"
#include "esp_lcd_panel_ops.h"
#include "esp_lcd_panel_vendor.h"
#include "pin_config.h"
#include "esp_sntp.h"
#include "fabo_logo.c"

// グローバル変数
esp_lcd_panel_io_handle_t io_handle = NULL;
static lv_disp_draw_buf_t disp_buf;
static lv_disp_drv_t disp_drv;
static lv_color_t *lv_disp_buf;
static bool is_initialized_lvgl = false;
lv_style_t log_style;
lv_obj_t *log_label;
lv_obj_t *img_fabo;
int i = 0;

/**
 * LVGLがデータのフラッシュの準備ができたときに通知
 */
static bool example_notify_lvgl_flush_ready(esp_lcd_panel_io_handle_t panel_io, esp_lcd_panel_io_event_data_t *edata, void *user_ctx) {
    // LVGLの初期化が完了していれば
    if (is_initialized_lvgl) {
        lv_disp_drv_t *disp_driver = (lv_disp_drv_t *)user_ctx;
        lv_disp_flush_ready(disp_driver);
    }
    return false;
}

/**
 * LVGLのデータをLCDにフラッシュするコールバック関数
 */
static void example_lvgl_flush_cb(lv_disp_drv_t *drv, const lv_area_t *area, lv_color_t *color_map) {
    esp_lcd_panel_handle_t panel_handle = (esp_lcd_panel_handle_t)drv->user_data;
    int offsetx1 = area->x1;
    int offsetx2 = area->x2;
    int offsety1 = area->y1;
    int offsety2 = area->y2;
    esp_lcd_panel_draw_bitmap(panel_handle, offsetx1, offsety1, offsetx2 + 1, offsety2 + 1, color_map);
}

void setup() {
    // 電源オンの設定
    pinMode(PIN_POWER_ON, OUTPUT);
    digitalWrite(PIN_POWER_ON, HIGH);

    // LCDの設定: LCDのReadピンをHighに設定
    pinMode(PIN_LCD_RD, OUTPUT);
    digitalWrite(PIN_LCD_RD, HIGH);

    // LCDバスの初期化設定
    esp_lcd_i80_bus_handle_t i80_bus = NULL;
    esp_lcd_i80_bus_config_t bus_config = {
        .dc_gpio_num = PIN_LCD_DC,
        .wr_gpio_num = PIN_LCD_WR,
        .clk_src = LCD_CLK_SRC_PLL160M,
        .data_gpio_nums = {
            PIN_LCD_D0, PIN_LCD_D1, PIN_LCD_D2, PIN_LCD_D3, PIN_LCD_D4, PIN_LCD_D5, PIN_LCD_D6, PIN_LCD_D7
        },
        .bus_width = 8,
        .max_transfer_bytes = LVGL_LCD_BUF_SIZE * sizeof(uint16_t),
        .psram_trans_align = 0,
        .sram_trans_align = 0
    };

    // LCDバスとIOの作成と初期化
    esp_lcd_new_i80_bus(&bus_config, &i80_bus);
    esp_lcd_panel_io_i80_config_t io_config = {
        .cs_gpio_num = PIN_LCD_CS,
        .pclk_hz = EXAMPLE_LCD_PIXEL_CLOCK_HZ,
        .trans_queue_depth = 20,
        .on_color_trans_done = example_notify_lvgl_flush_ready,
        .user_ctx = &disp_drv,
        .lcd_cmd_bits = 8,
        .lcd_param_bits = 8,
        .dc_levels = { .dc_idle_level = 0, .dc_cmd_level = 0, .dc_dummy_level = 0, .dc_data_level = 1 }
    };
    ESP_ERROR_CHECK(esp_lcd_new_panel_io_i80(i80_bus, &io_config, &io_handle));

    // LCDパネルの初期化と設定
    esp_lcd_panel_handle_t panel_handle = NULL;
    esp_lcd_panel_dev_config_t panel_config = {
        .reset_gpio_num = PIN_LCD_RES,
        .color_space = ESP_LCD_COLOR_SPACE_RGB,
        .bits_per_pixel = 16,
        .vendor_config = NULL
    };
    esp_lcd_new_panel_st7789(io_handle, &panel_config, &panel_handle);
    esp_lcd_panel_reset(panel_handle);
    esp_lcd_panel_init(panel_handle);
    esp_lcd_panel_invert_color(panel_handle, true);
    esp_lcd_panel_swap_xy(panel_handle, true);
    esp_lcd_panel_mirror(panel_handle, false, true);
    esp_lcd_panel_set_gap(panel_handle, 0, 35);

    // 画面を徐々に点灯させる
    ledcSetup(0, 10000, 8);
    ledcAttachPin(PIN_LCD_BL, 0);
    for (uint8_t i = 0; i < 0xFF; i++) {
        ledcWrite(0, i);
        delay(2);
    }

    // LVGLグラフィックライブラリの初期化
    lv_init();
    lv_disp_buf = (lv_color_t *)heap_caps_malloc(LVGL_LCD_BUF_SIZE * sizeof(lv_color_t), MALLOC_CAP_DMA | MALLOC_CAP_INTERNAL);
    lv_disp_draw_buf_init(&disp_buf, lv_disp_buf, NULL, LVGL_LCD_BUF_SIZE);
    lv_disp_drv_init(&disp_drv);
    disp_drv.hor_res = EXAMPLE_LCD_H_RES;
    disp_drv.ver_res = EXAMPLE_LCD_V_RES;
    disp_drv.flush_cb = example_lvgl_flush_cb;
    disp_drv.draw_buf = &disp_buf;
    disp_drv.user_data = panel_handle;
    lv_disp_drv_register(&disp_drv);
    is_initialized_lvgl = true;

    // 画像オブジェクトの作成と設定
    img_fabo = lv_img_create(lv_scr_act()); // 画像オブジェクトの作成
    lv_img_set_src(img_fabo, &fabo_logo); // 画像データの設定
    lv_obj_align(img_fabo, LV_ALIGN_CENTER, 0, 0); // 画像を画面中央に配置

    // LVGLのラベルを作成し、ディスプレイにスタイルを追加
    log_label = lv_label_create(lv_scr_act());
    lv_style_init(&log_style);
    lv_style_set_text_color(&log_style, lv_color_hex(0xFF10F0));
    lv_obj_add_style(log_label, &log_style, LV_PART_MAIN);
    lv_obj_align(log_label, LV_ALIGN_TOP_LEFT, 0, 0);
    lv_obj_set_width(log_label, LV_PCT(100));
    lv_label_set_long_mode(log_label, LV_LABEL_LONG_SCROLL);
    lv_label_set_recolor(log_label, true);
    lv_label_set_text(log_label, "");
}

void loop() {
    i++;
    lv_timer_handler();
    String msg = "Hello World\n" + String(i);
    lv_label_set_text(log_label, msg.c_str());
    delay(100);
}

pin_config.h

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
#pragma once

/* LCDの設定 */
// ピクセルクロックが低すぎるまたは高すぎると、画面がモザイク状になる可能性があります
#define EXAMPLE_LCD_PIXEL_CLOCK_HZ   (16 * 1000 * 1000) // LCDのピクセルクロックの周波数
// 横方向と縦方向のピクセル数
#define EXAMPLE_LCD_H_RES            320  // 横方向の解像度
#define EXAMPLE_LCD_V_RES            170  // 縦方向の解像度
#define LVGL_LCD_BUF_SIZE            (EXAMPLE_LCD_H_RES * EXAMPLE_LCD_V_RES) // LVGL用のLCDバッファサイズ
#define EXAMPLE_PSRAM_DATA_ALIGNMENT 64   // PSRAMデータのアラインメント

/* ESP32S3のピン設定 */
#define PIN_LCD_BL                   38  // LCDのバックライトピン

// LCDデータピン
#define PIN_LCD_D0                   39
#define PIN_LCD_D1                   40
#define PIN_LCD_D2                   41
#define PIN_LCD_D3                   42
#define PIN_LCD_D4                   45
#define PIN_LCD_D5                   46
#define PIN_LCD_D6                   47
#define PIN_LCD_D7                   48

#define PIN_POWER_ON                 15  // 電源オンピン

// LCD制御ピン
#define PIN_LCD_RES                  5   // リセットピン
#define PIN_LCD_CS                   6   // チップ選択ピン
#define PIN_LCD_DC                   7   // データ/コマンド選択ピン
#define PIN_LCD_WR                   8   // 書き込みピン
#define PIN_LCD_RD                   9   // 読み取りピン

// ボタンピン
#define PIN_BUTTON_1                 0
#define PIN_BUTTON_2                 14
#define PIN_BAT_VOLT                 4   // バッテリー電圧ピン

// I2Cピン
#define PIN_IIC_SCL                  17  // I2Cクロックピン
#define PIN_IIC_SDA                  18  // I2Cデータピン

// タッチスクリーンピン
#define PIN_TOUCH_INT                16  // タッチの割り込みピン
#define PIN_TOUCH_RES                21  // タッチのリセットピン

/* 外部拡張 */
// SDカードピン
#define PIN_SD_CMD                   13  // コマンドピン
#define PIN_SD_CLK                   11  // クロックピン
#define PIN_SD_D0                    12  // データピン0
