JetRacer Kit Race Edition JR2025シリーズ 部品リスト（BOM）
対象モデル
| コード番号 | 名称 | TAMIYA TT-02 SRX |
|---|---|---|
| JR2025-R | FaBo JetRacer Kit Race Edition | ◯ |
| JR2025-R-NV | FaBo JetRacer Kit Race Edition 車体なし | X |
FaBo JetRacer Kit Race Editionの内容物
| コード番号 | 写真 | 部品 | 個数 | JR2025-R | JR2025-R-NV |
|---|---|---|---|---|---|
| B001 |  |
電動RCカー TAMIYA 1/10RC TT-02 TYPE-SRX シャーシキット(58720) ※モーター、タイヤ、送信機、受信機、バッテリー、ボディ含まず。 |
１台 | ◯ | X |
| B002 |  |
サーボ SANWA PGS-CL Ⅱ |
１台 | ◯ | X |
| B003 |  |
スピードコントローラー HOBBYWING QuicRUN-WP-1060-Brushed BEC内蔵3A/6V(HW 30120201) |
１台 | ◯ | X |
| B004 | |
モーター OP.779 GTチューンモーター（25T） |
１個 | ◯ | X |
| B005 |  |
プロポ、受信機、ニッカドバッテリー、専用充電器 タミヤ ファインスペック2.4G 電動RCドライブセット(45053) ※付属のESC(TBLE-04S)、ステアリングサーボは使用しません。 |
１台 | ◯ | X |
| B006 | |
タイヤ ２本 |
２セット | ◯ | X |
| B007 | |
ポリカボデイ | １セット | ◯ | X |
| P001 |  |
フロントマウント ※３Dプリント |
１個 | ◯ | ◯ |
| P002 |  |
バックマウント ※３Dプリント |
１個 | ◯ | ◯ |
| P003 |  |

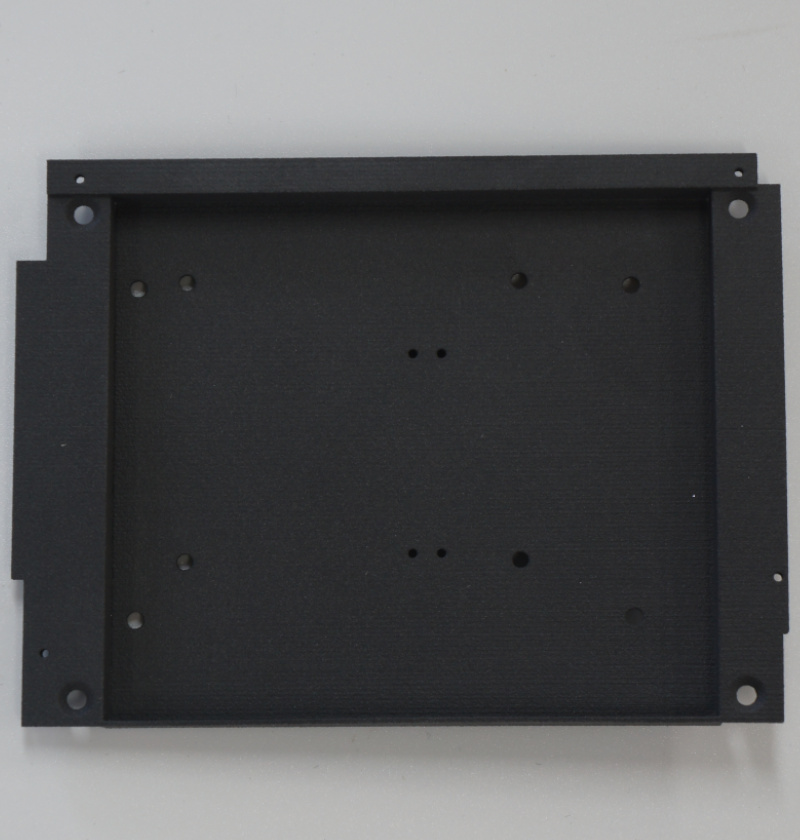

Jetsonマウント ※３Dプリント |
１個 | ◯ | ◯ |
| P004 |  |
Jetson固定 ※３Dプリント |
１個 | ◯ | ◯ |
| P006 |  |

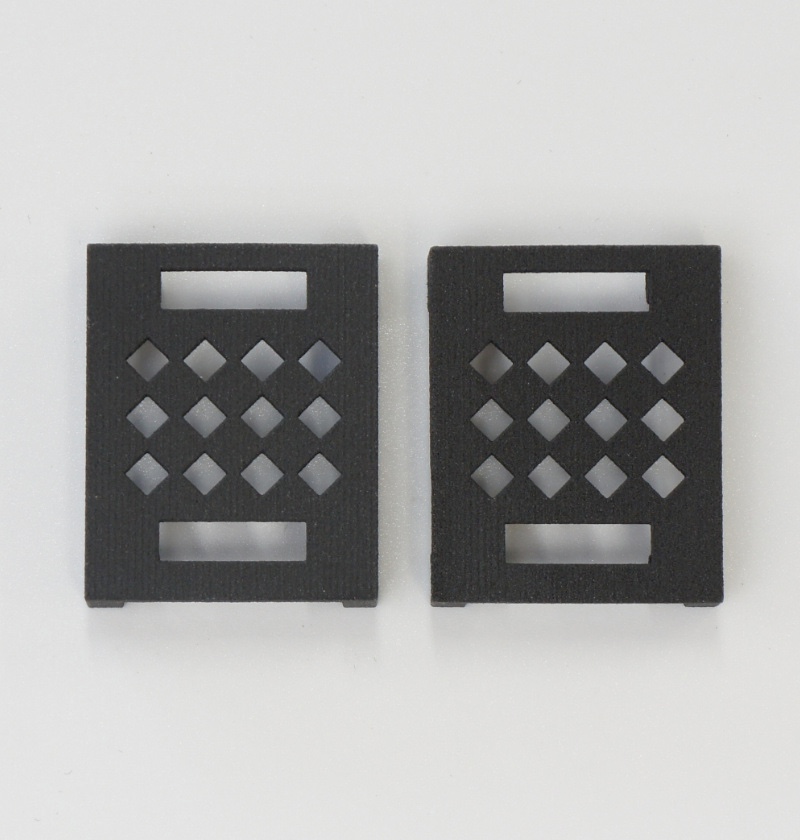

CSIケーブルホルダー ※３Dプリント |
１個 | ◯ | ◯ |
| P007 |  |

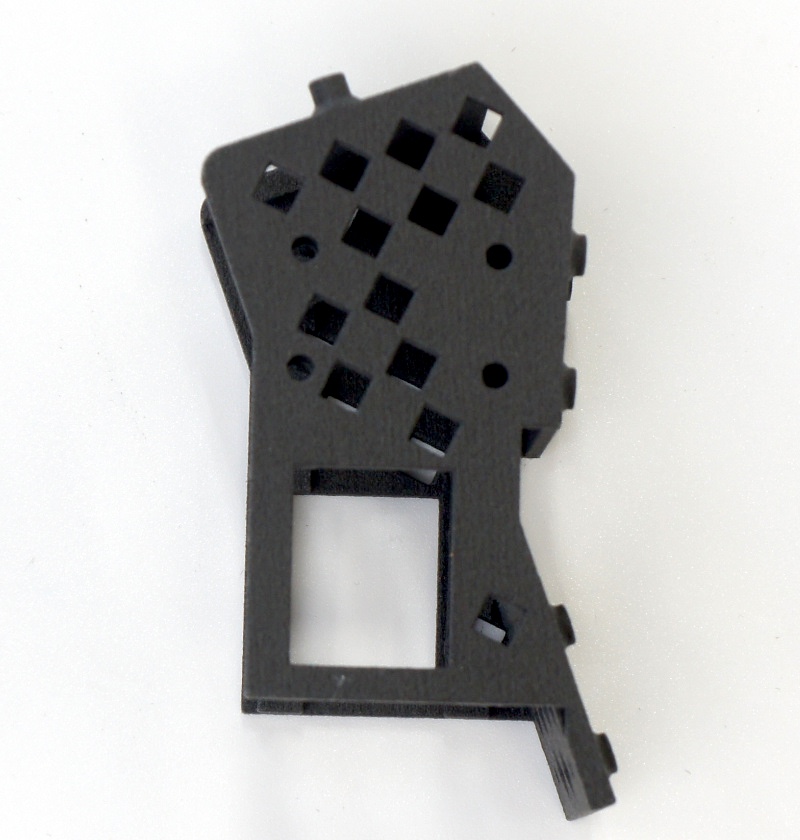

Cameraマウント ※３Dプリント |
１個 | ◯ | ◯ |
| P008 |  |

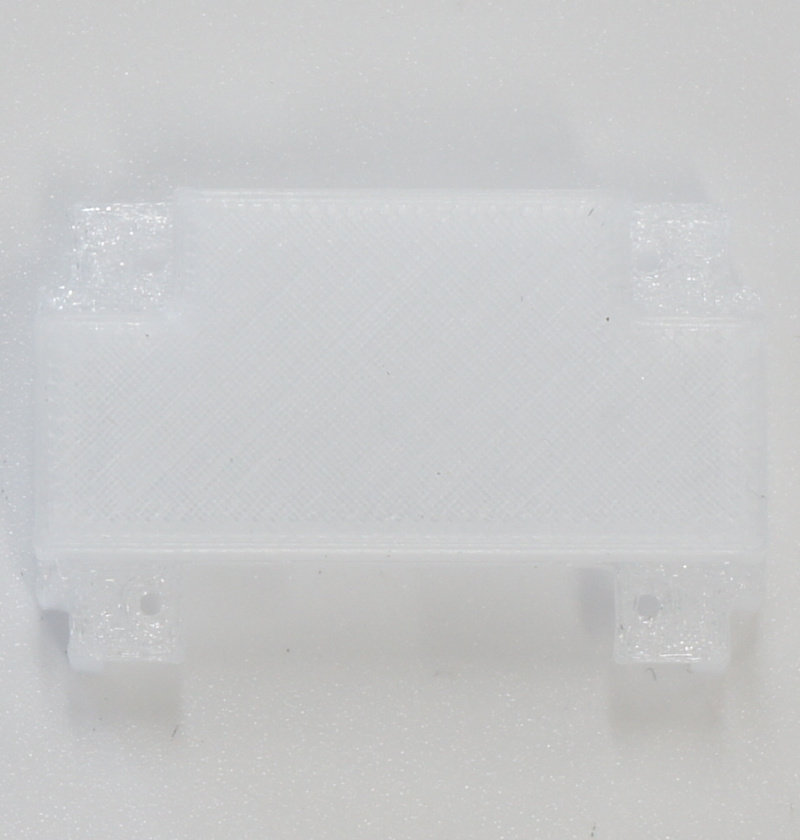

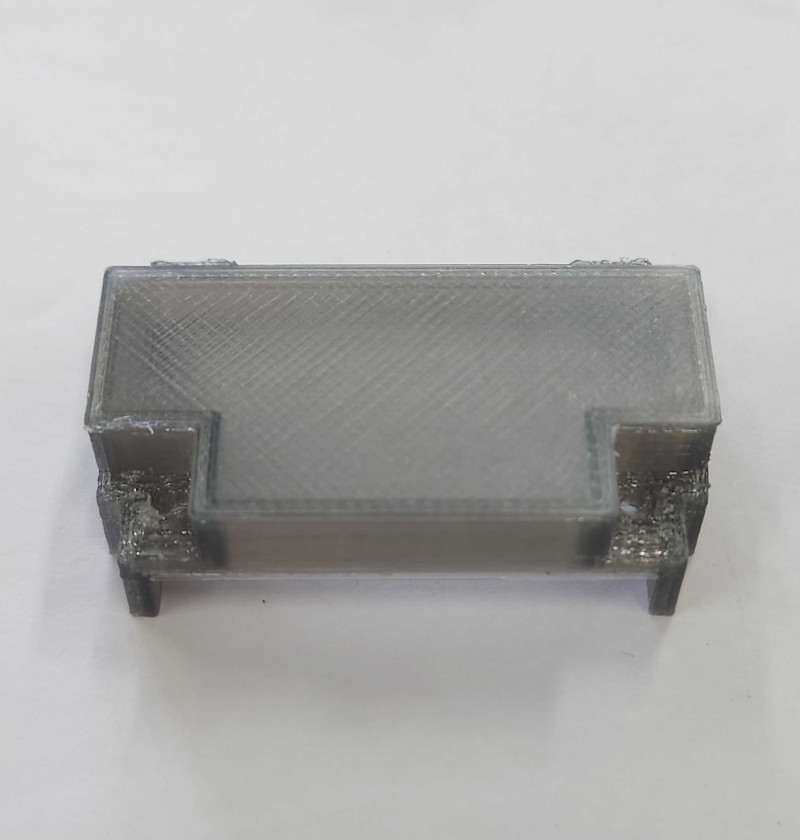

LEDカバー ※３Dプリント |
１個 | ◯ | ◯ |

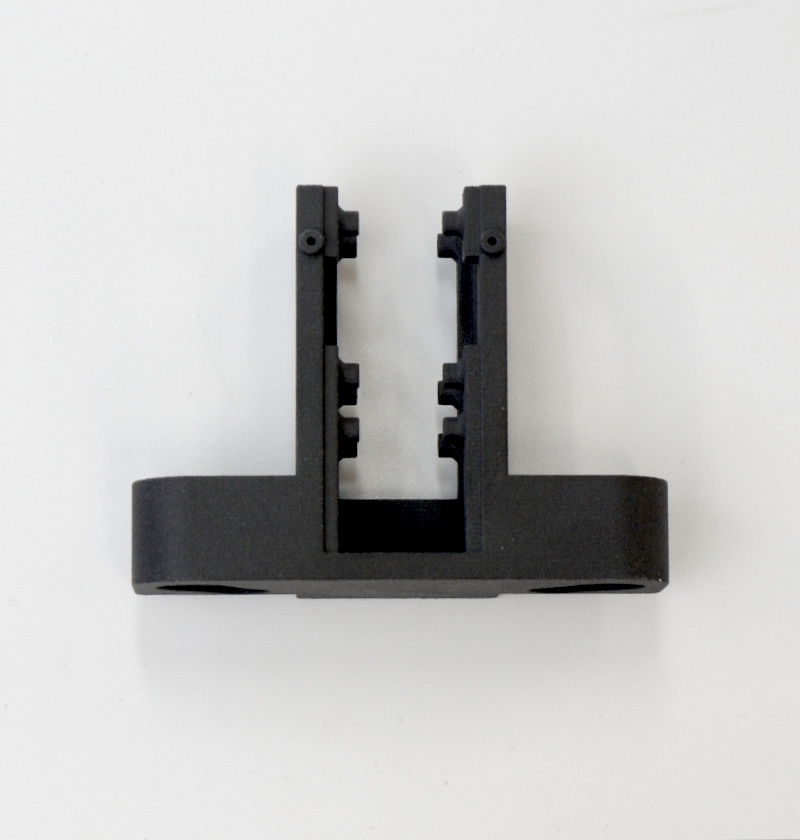

| P009 |  |
カメラ固定ベース ※３Dプリント |
１個 | ◯ | ◯ |
| C001 |  |
ベース ※カーボンファイバー製 |
１枚 | ◯ | ◯ |
| C002 |  |
カメラ※カーボンファイバー製 |
２枚 | ◯ | ◯ |
| C003 |  |
カメラ固定(TT-02 XB用） ※カーボンファイバー製 |
２枚 | X | ◯ |
| C004 |  |
カメラ固定(TT-02 SRX用） ※カーボンファイバー製 |
２枚 | ◯ | ◯ |
| J001 |  |
Jetson電源 モバイルバッテリー 10000mAh Two-way Fast Charging Power Bank UGREEN PB502 25185 |
１台 | ◯ | ◯ |
| J002 |  |
Jetson Orin Nano 8GB 開発者キット または、Jetson Orin Nano super 8GB 開発者キット | １台 | ◯ | ◯ |
| J003 |  |
SDカード128GB(SanDisk) SDカードケース |
１個 | ◯ | ◯ |
| J004 |  |
USB Type-C トリガーケーブルDC 2.5mm<->USB-typeC PD 12V | １個 | ◯ | ◯ |
| J005 |  |
USB Type-C 延長ケーブル（L字） | １個 | ◯ | ◯ |
| J006 |  |
USB Type-C 延長ケーブル(ストレート) | １個 | ◯ | ◯ |
| J007 |  |
CSIケーブル(50cm) 22Pin->15pin |
２本 | ◯ | ◯ |
| J008 |  |
CSIカメラ IMX219 |
２個 | ◯ | ◯ |
| J009,JRAC-4PPA28 |  |
SPI-LEDケーブル 長さ 左 28cm,右 26cm |
２本 | ◯ | ◯ |
| J011 |  |
PWMケーブル 延長 | １本 | ◯ | ◯ |
| JRB-CB3 |  |
JetRacer コントローラーボード Rev3.0.8 B |
１個 | ◯ | ◯ |
| JRB-FCL3 |  |

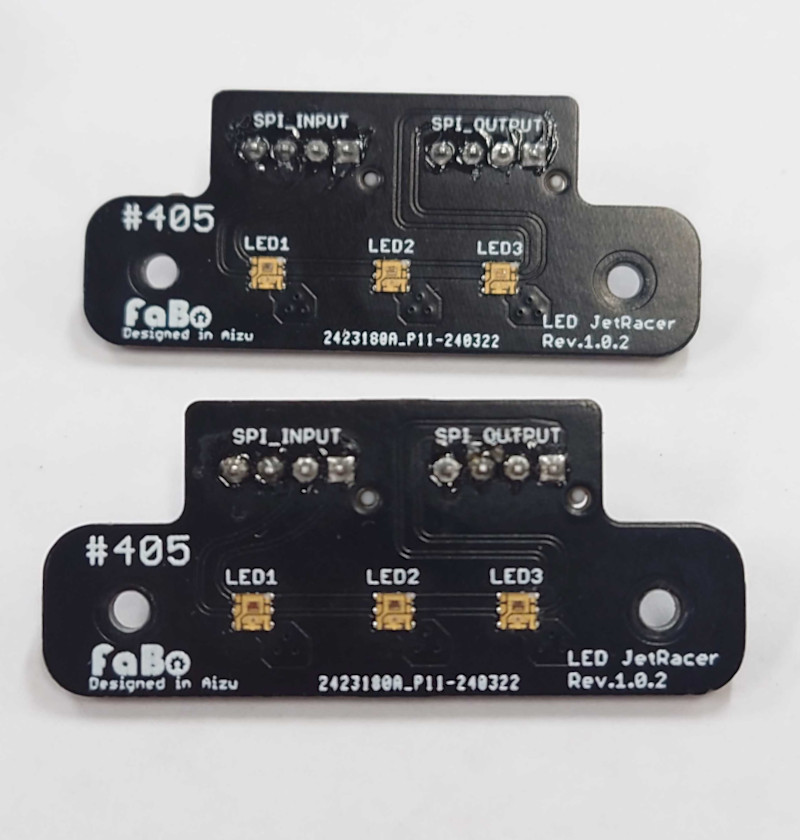

JetRacer LED Board |
１個 | ◯ | ◯ |

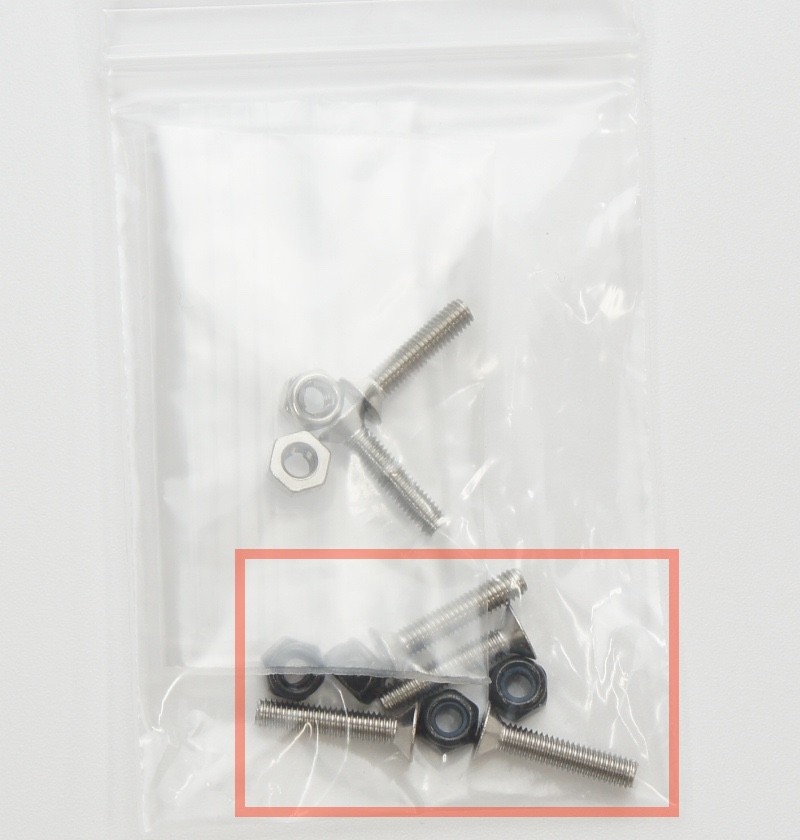

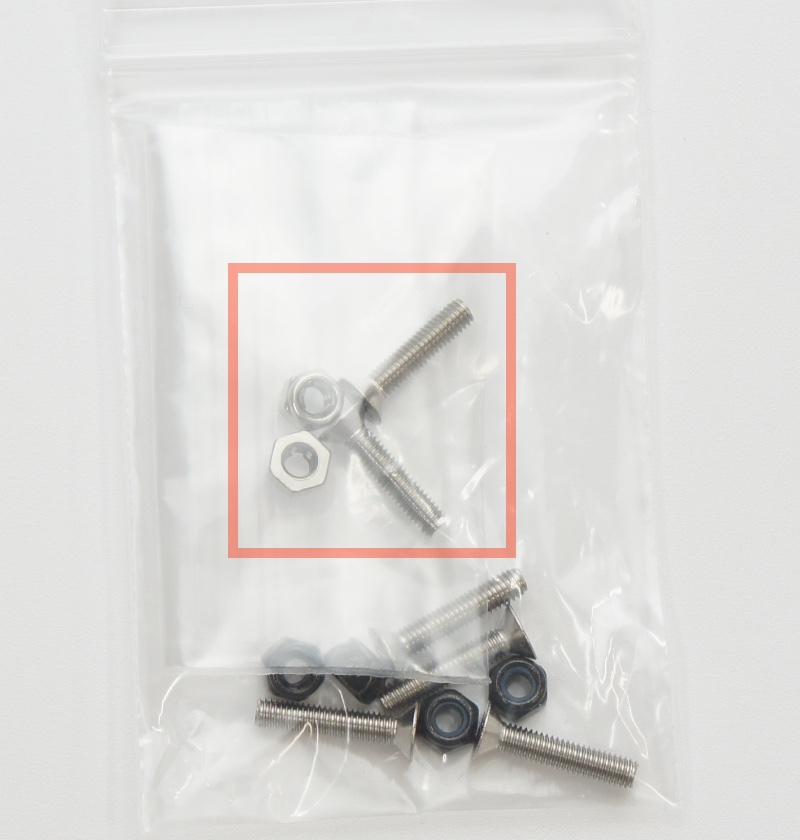

| SC001 |  |
皿ねじ M3x12・・・４本,M3ナット・・・４個 | １セット | ◯ | ◯ |

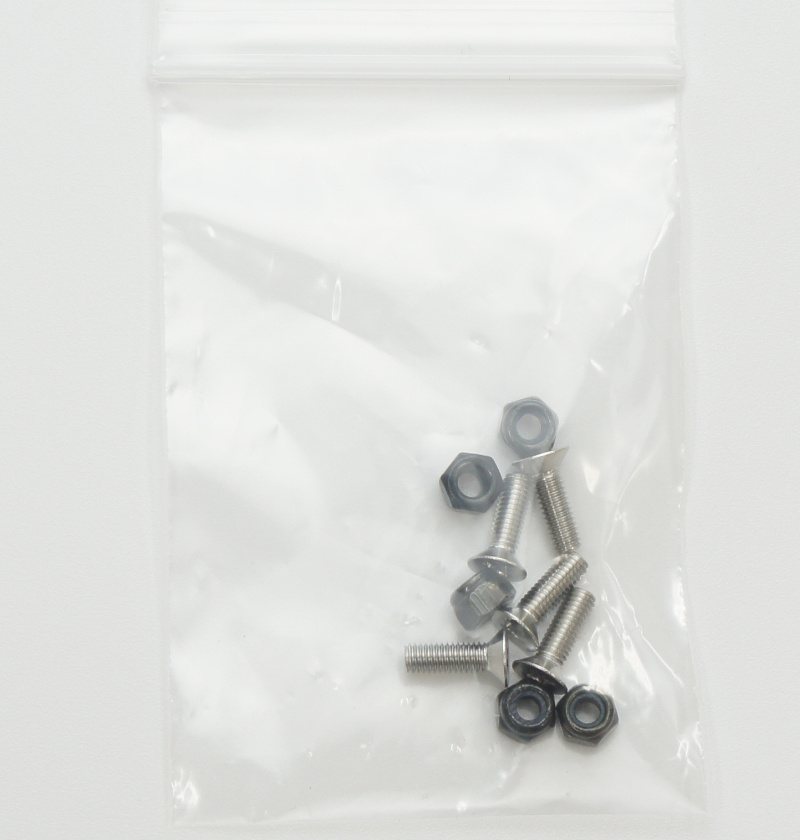

| SC002 |  |
皿ねじ M3x10・・・４本,M3ナット・・・４個 | １セット | ◯ | ◯ |

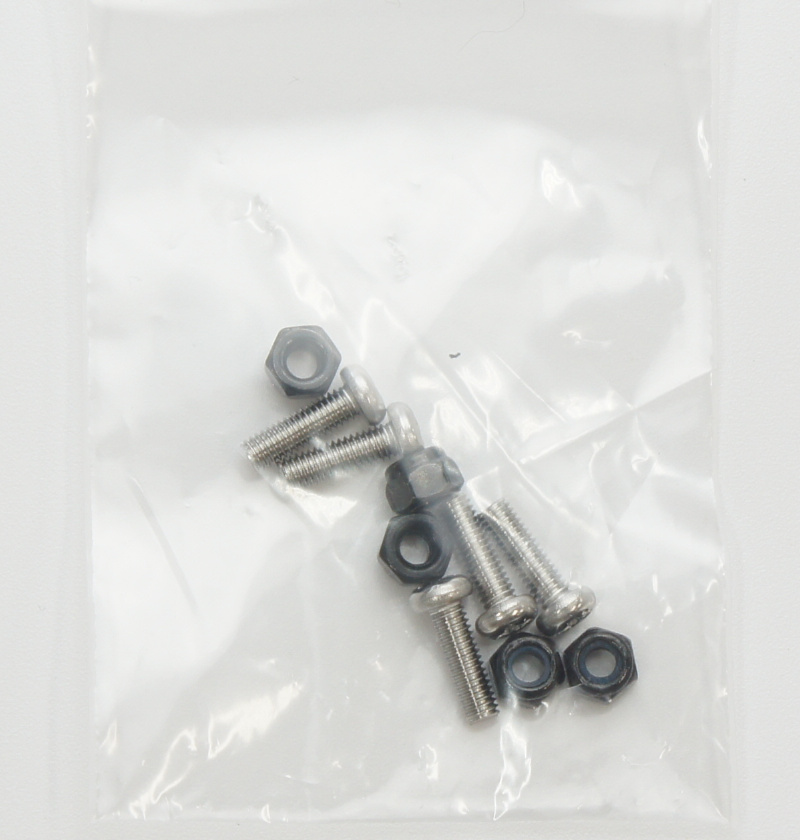

| SC003-1 |  |
なべ M3x10・・・４本,M3ナット・・・４個 | １セット | ◯ | ◯ |

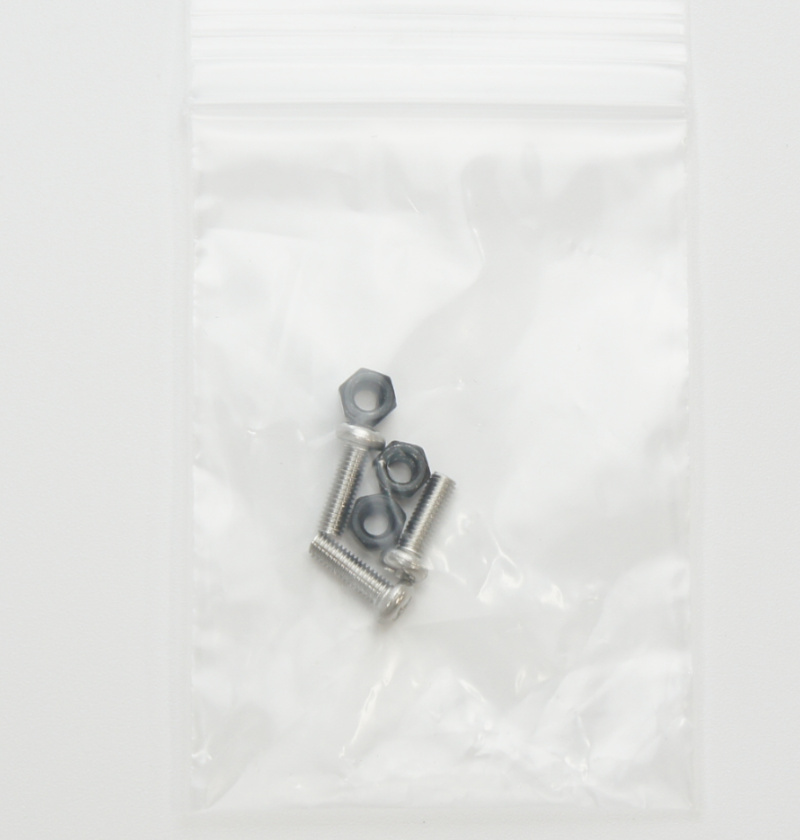

| SC003-2 |  |
なべ M3x10・・・２本,M3ナット・・・２個 | １セット | ◯ | ◯ |

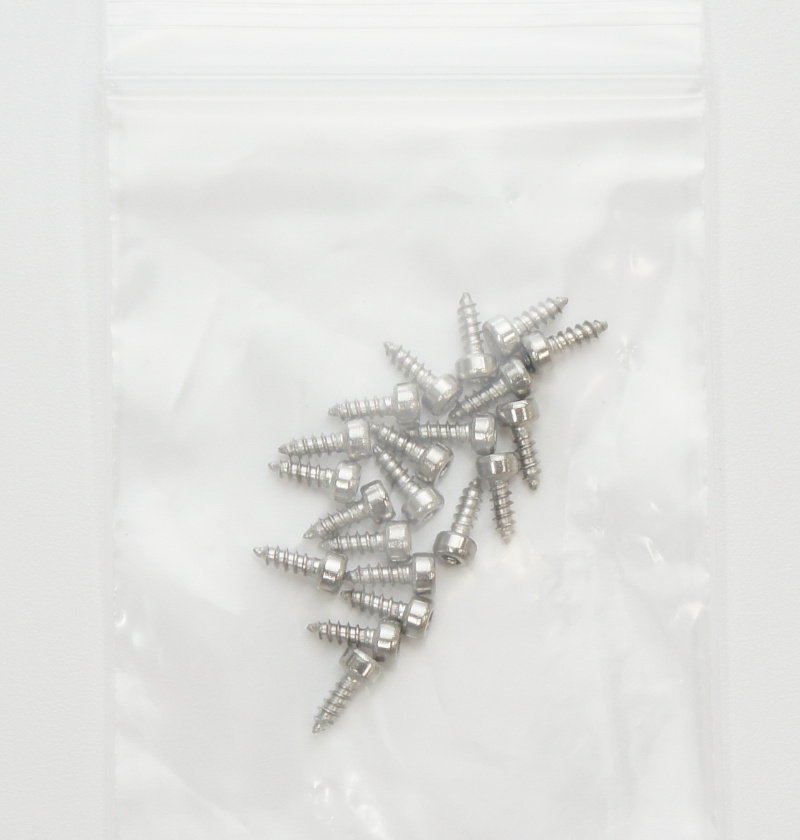

| SC005 |  |
タッピングビス M2x6(六角)・・・１８個 | １セット | ◯ | ◯ |

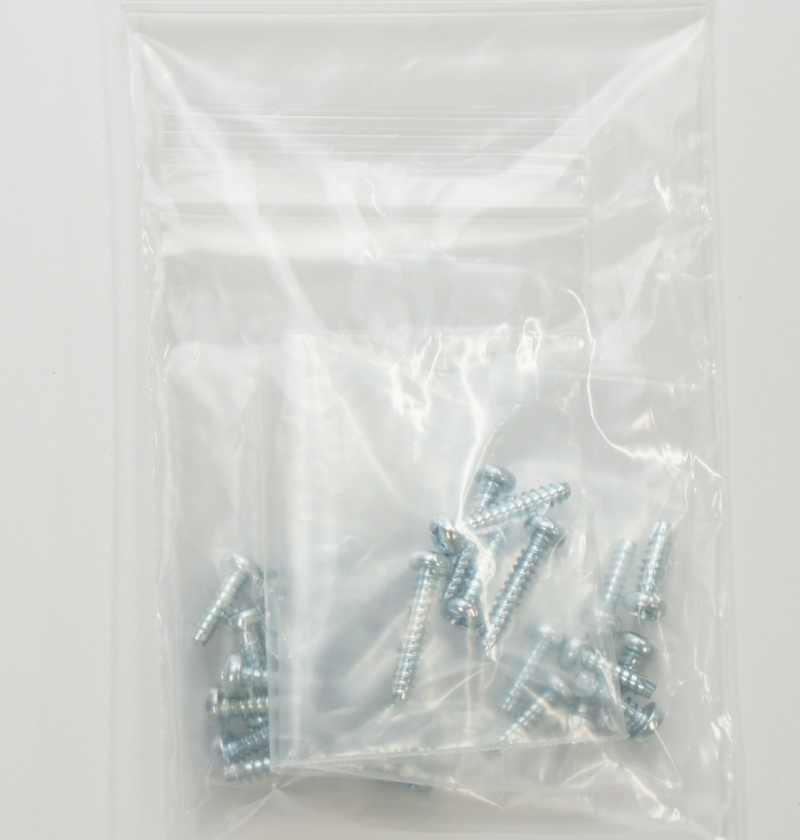

| SC006,SC007 |  |
六角丸ビスM3X10・・・２０本,タッピングビス M3x10・・・６本 | １セット | ◯ | ◯ |
| ac001 |  |
黒バンド（マジックテープ） | １本 | ◯ | ◯ |
| ac002 |  |
結束バンド | ２本 | ◯ | ◯ |
| ac003 |  |
両面テープ２０mm | １枚 | ◯ | ◯ |
※プラスドライバー、ナットドライバー(5.5mm)、ナットドライバー(5mm)、六角棒レンチ、カッターナイフ、ニッパー,タイヤ接着剤,塗料等が必要となります。お客様でご準備お願いいたします。整備や組み立てにはRC用のドライバーセットをお勧めします。
※モバイルバッテリーの充電にはUSBタイプＣのケーブルと充電器が必要でございます。お客様でご準備ください。
※開封後はすぐ欠品がないかご確認お願いいたします。もし欠品がございましたら、こちらまでご連絡ください。 https://www.fabo.io/p/blog-page.html
