JetRacer Kit Basic Edition JR2025シリーズ 部品リスト(BOM)

対象モデル

コード番号 名称 TAMIYA TT-02 XBシリーズ(完成モデル)
JR2025-B FaBo JetRacer Kit Basic Edition
JR2025-B-NV FaBo JetRacer Kit Basic Edition 車体なし X

FaBo JetRacer Kit Basic Editionの内容物

コード番号 写真 部品 個数 JR2025-B JR2025-B-NV

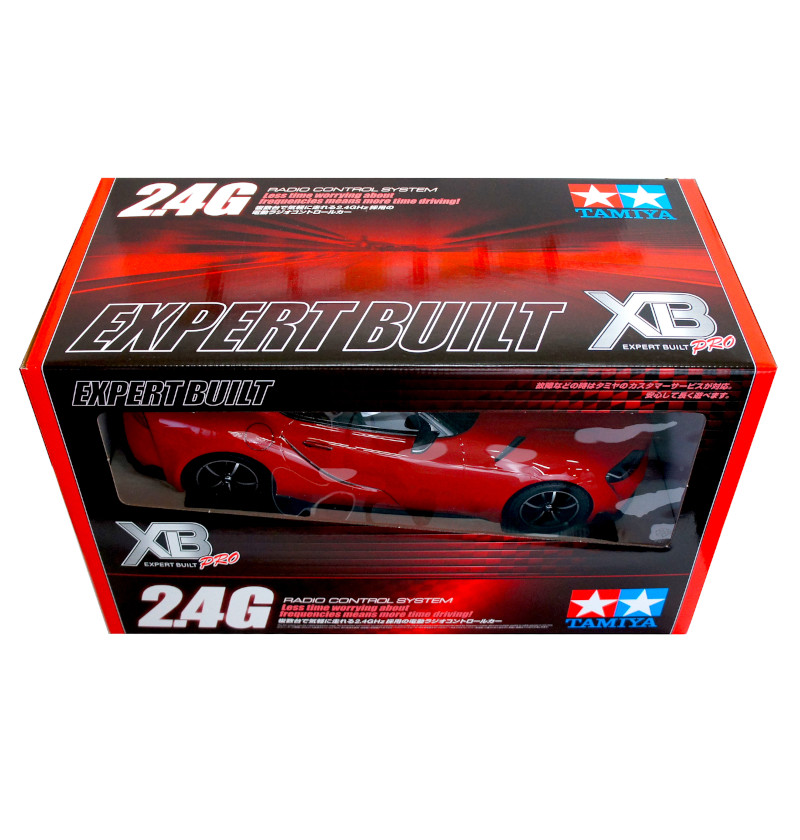

B001 電動RCカー
TAMIYA 1/10RC TT-02 XBシリーズ(完成モデル)
※車種は選べません。
※モーター、受信機、送信機、サーボ、バッテリー(ニッカド)、充電器含む
1台 X

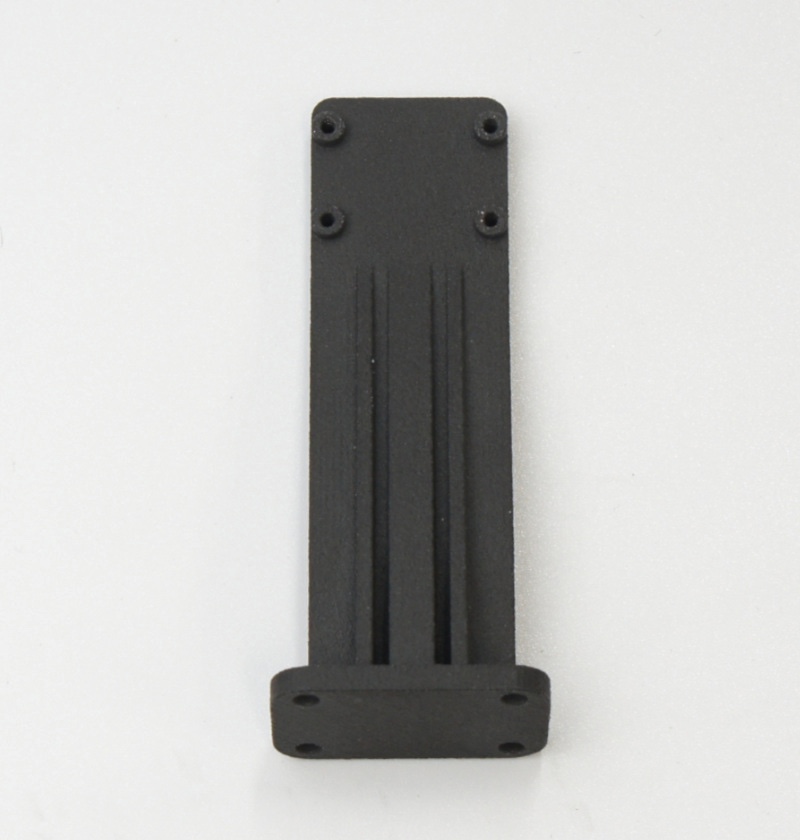

FA202 カメラマウント
※ベーシック版
※3Dプリント
1個

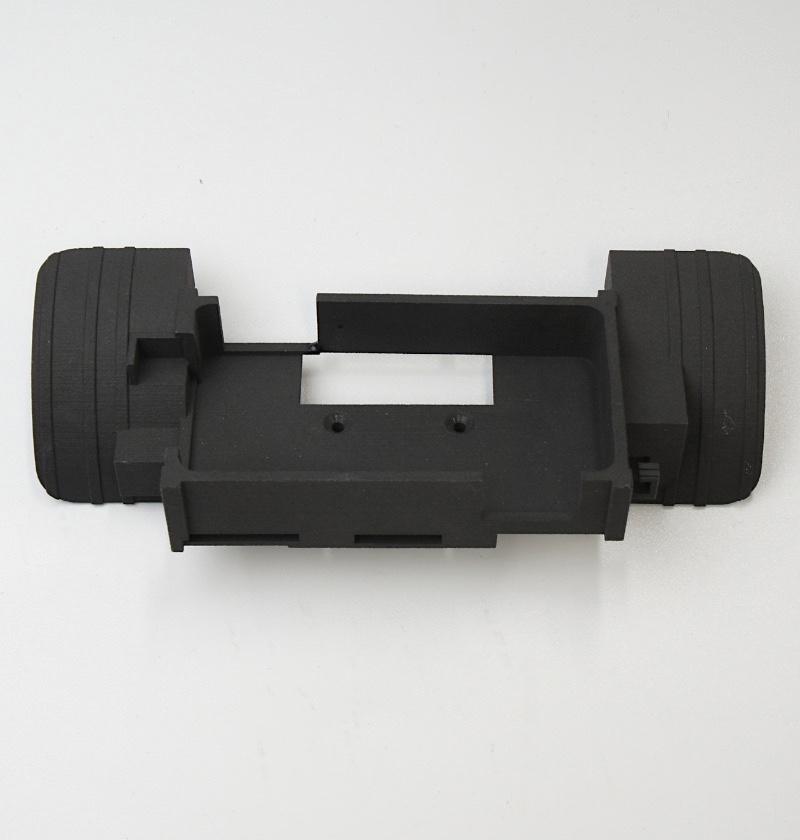

P002b バックマウント
LEDマウント付
※3Dプリント
1個

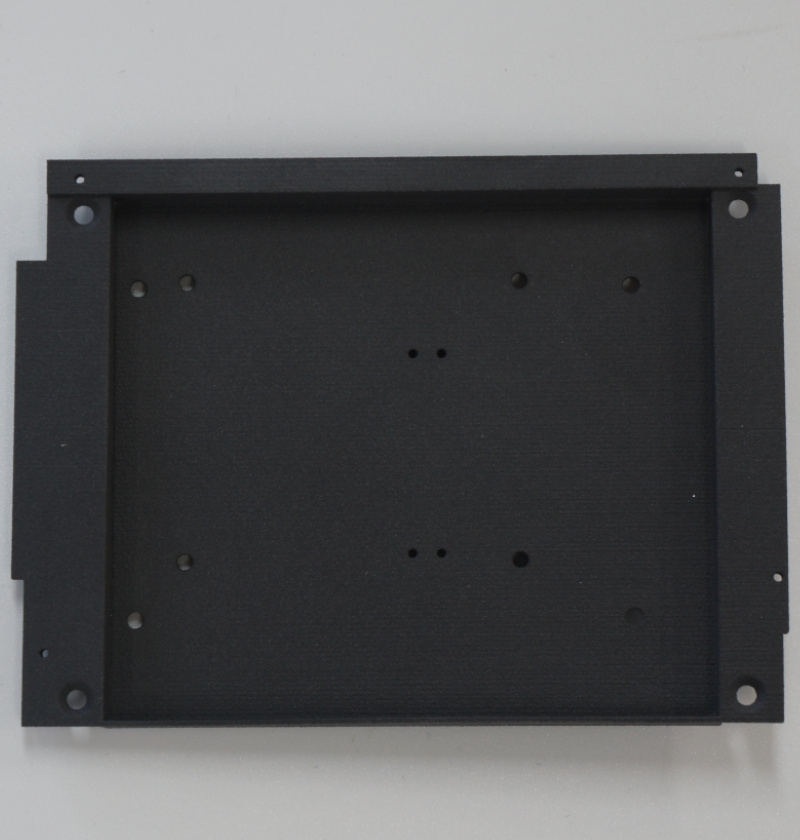

P003b Jetsonマウント
底面センサー取り付けなしタイプ
※3Dプリント
1個

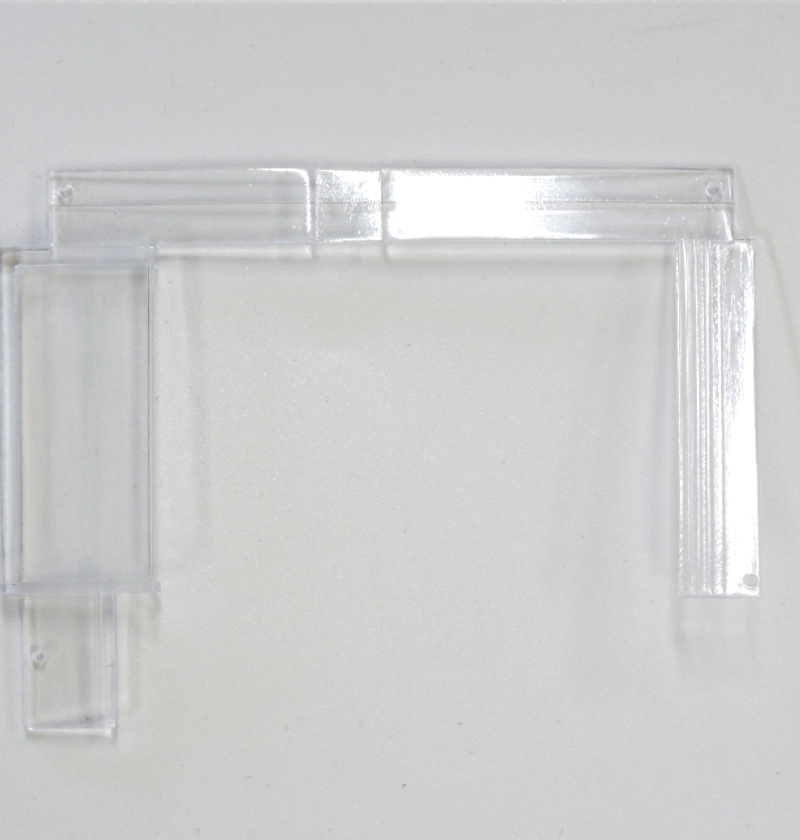

P004b Jetson固定
透明
※3Dプリント
1個

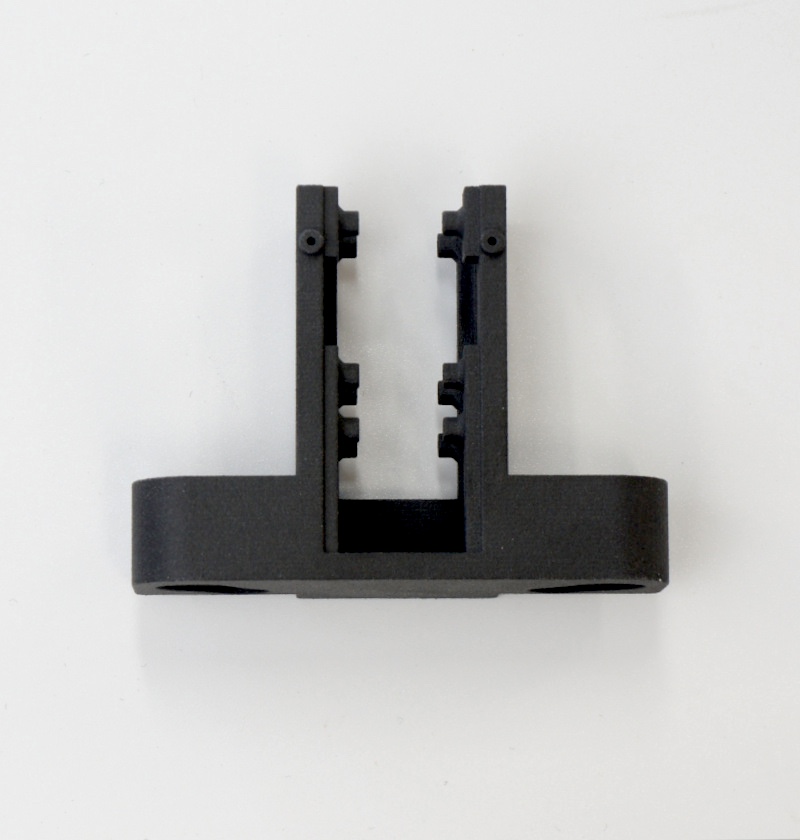

P009b カメラ固定ベース
※3Dプリント
1個

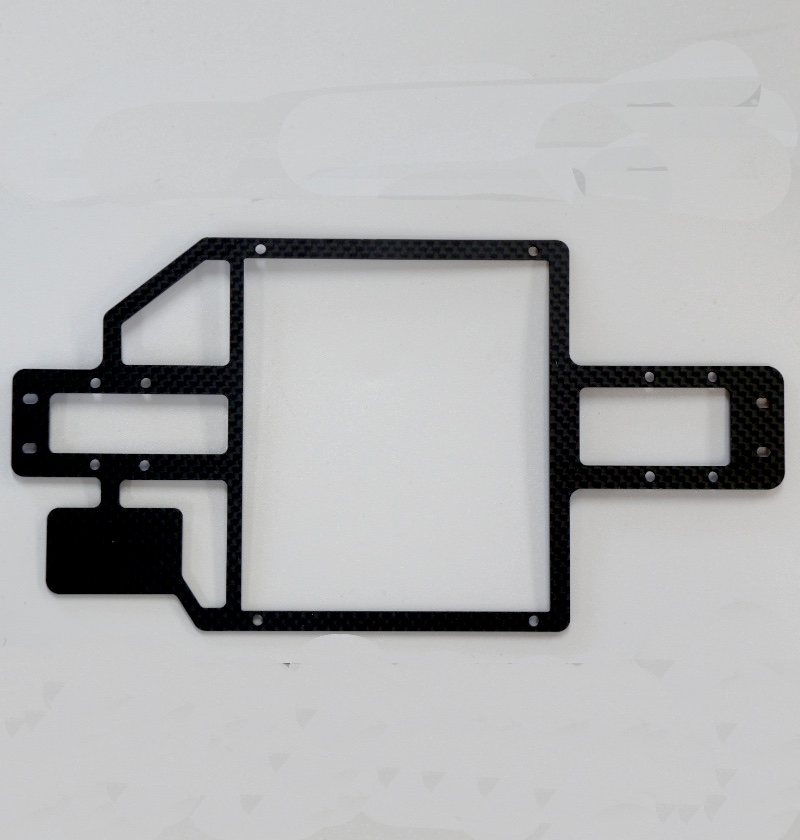

C001b ベース
受信機台付
※カーボンファイバー製
1枚

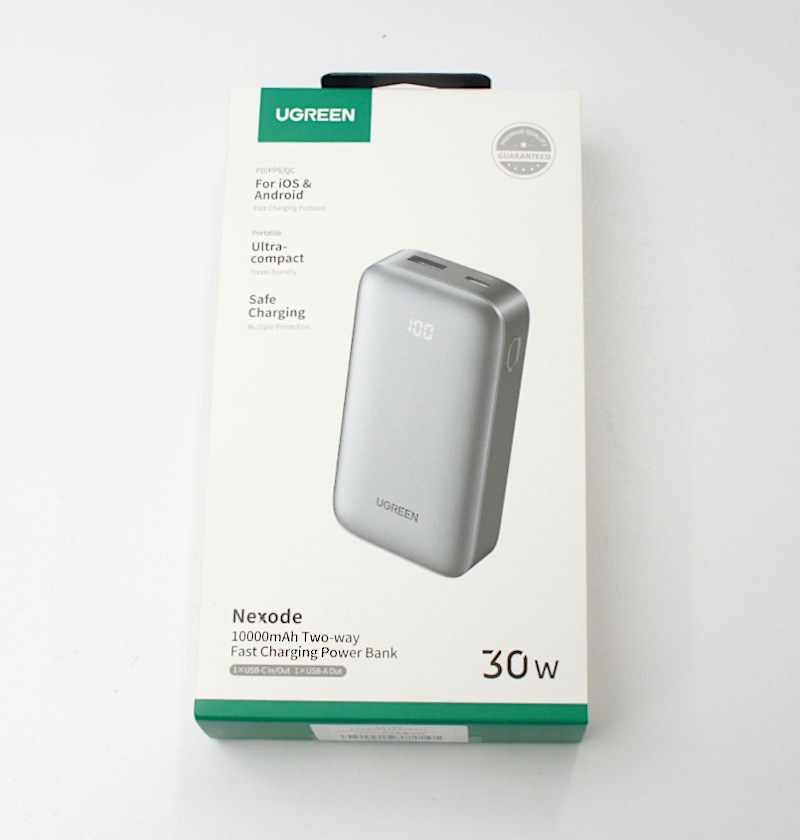

J001 Jetson電源
モバイルバッテリー 10000mAh Two-way Fast Charging Power Bank UGREEN PB502 25185
1台

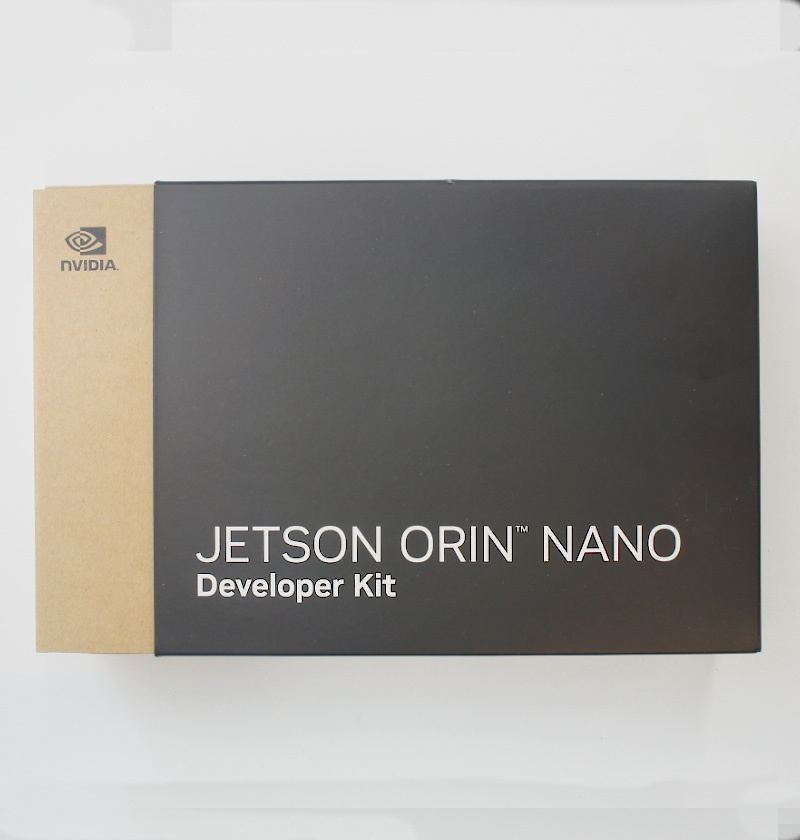

J002 Jetson Orin Nano Super 8GB 開発者キット  1台

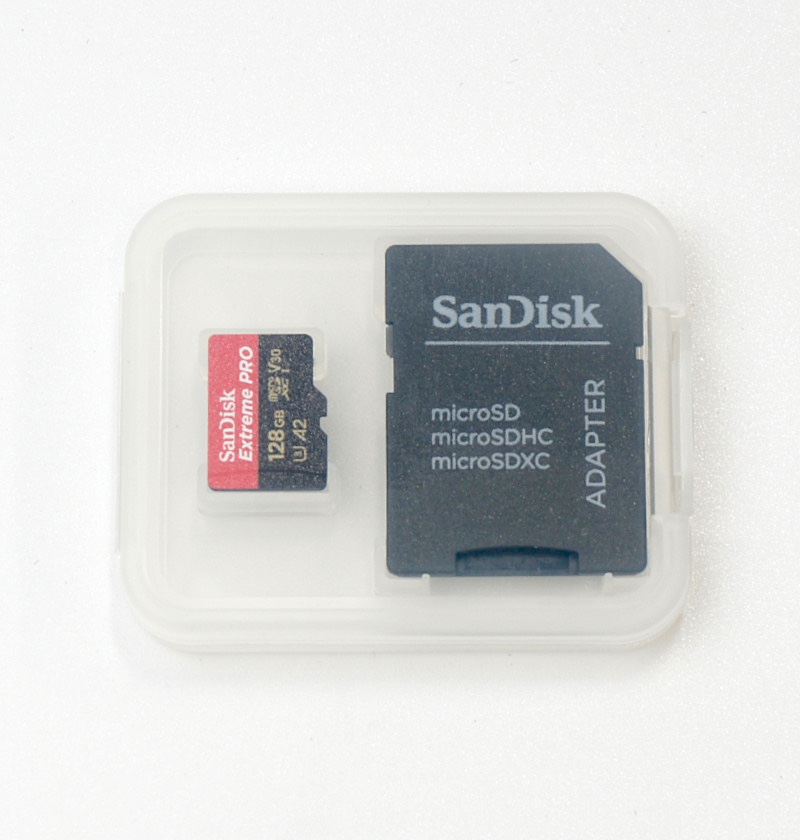

J003 SDカード128GB(SanDisk)
SDカードケース
1個

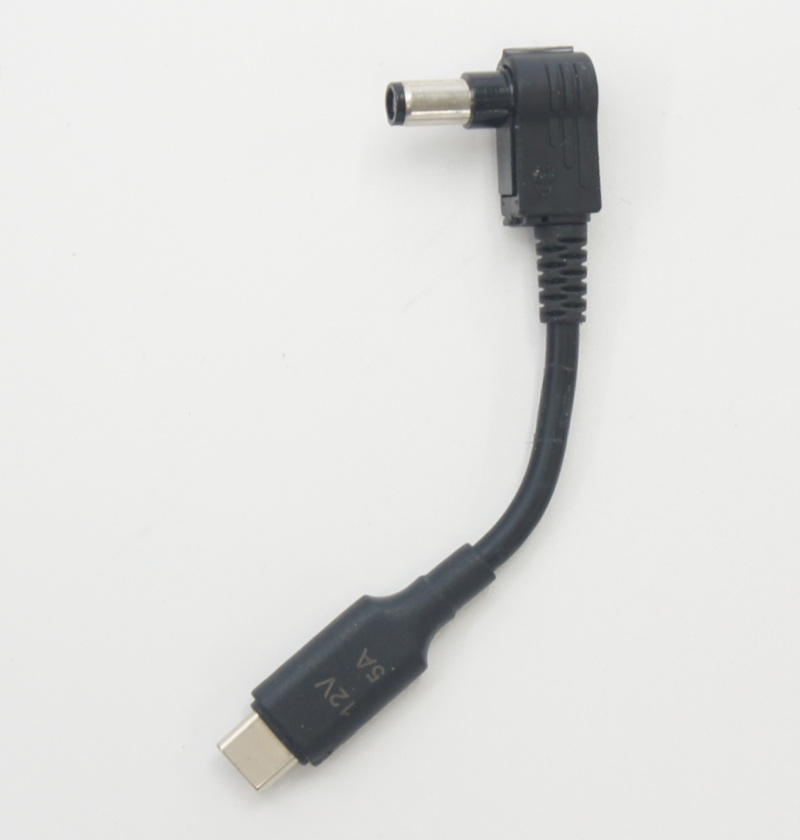

J004 USB Type-C トリガーケーブルDC 2.5mm<->USB-typeC PD 12V 1個

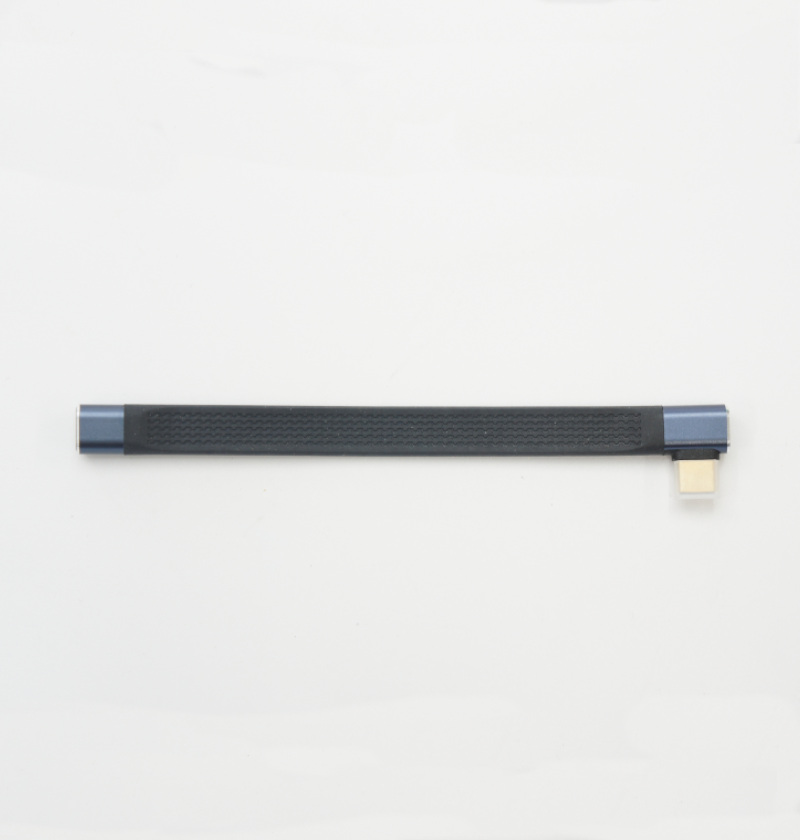

J005 USB Type-C 延長ケーブル(L字) 1個

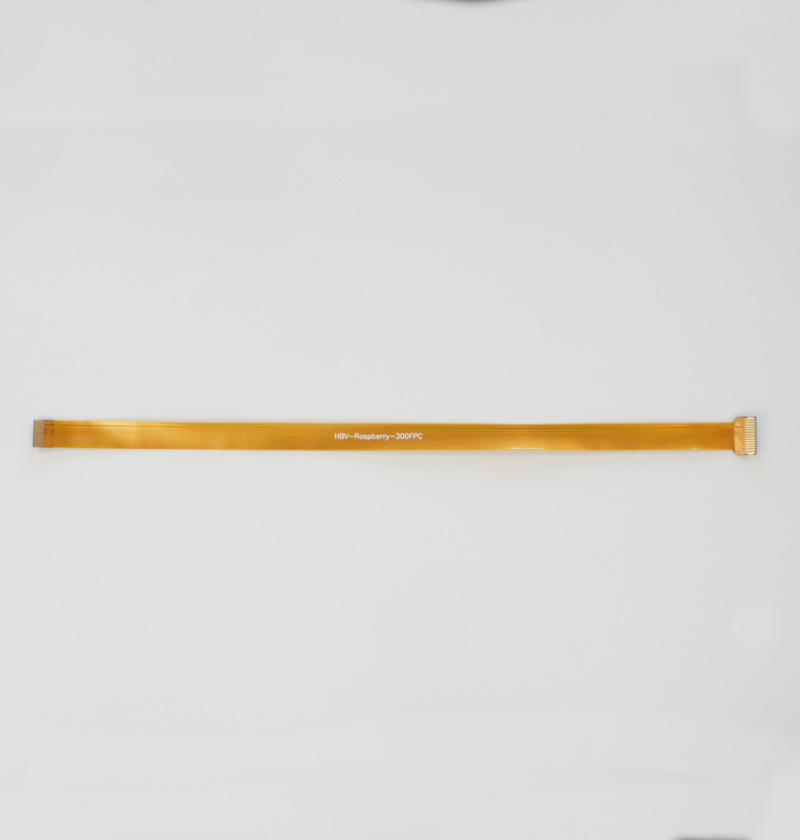

J007-L30
CSIケーブル(30cm)
HBV-Raspberry-300FPC
22Pin<->15pin
1本

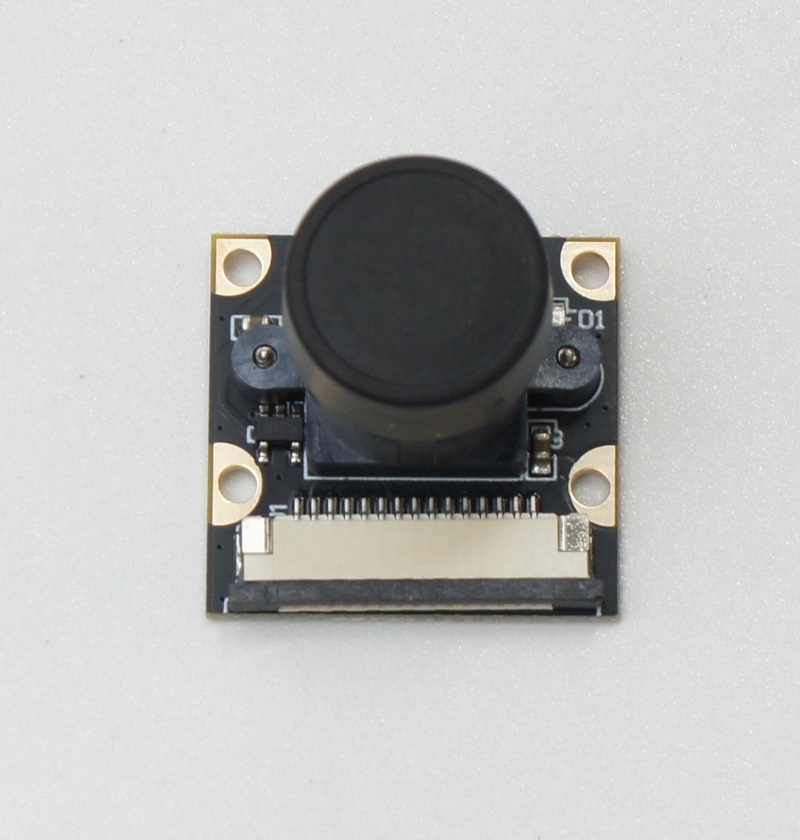

J008-1CAM CSIカメラ IMX219 1個

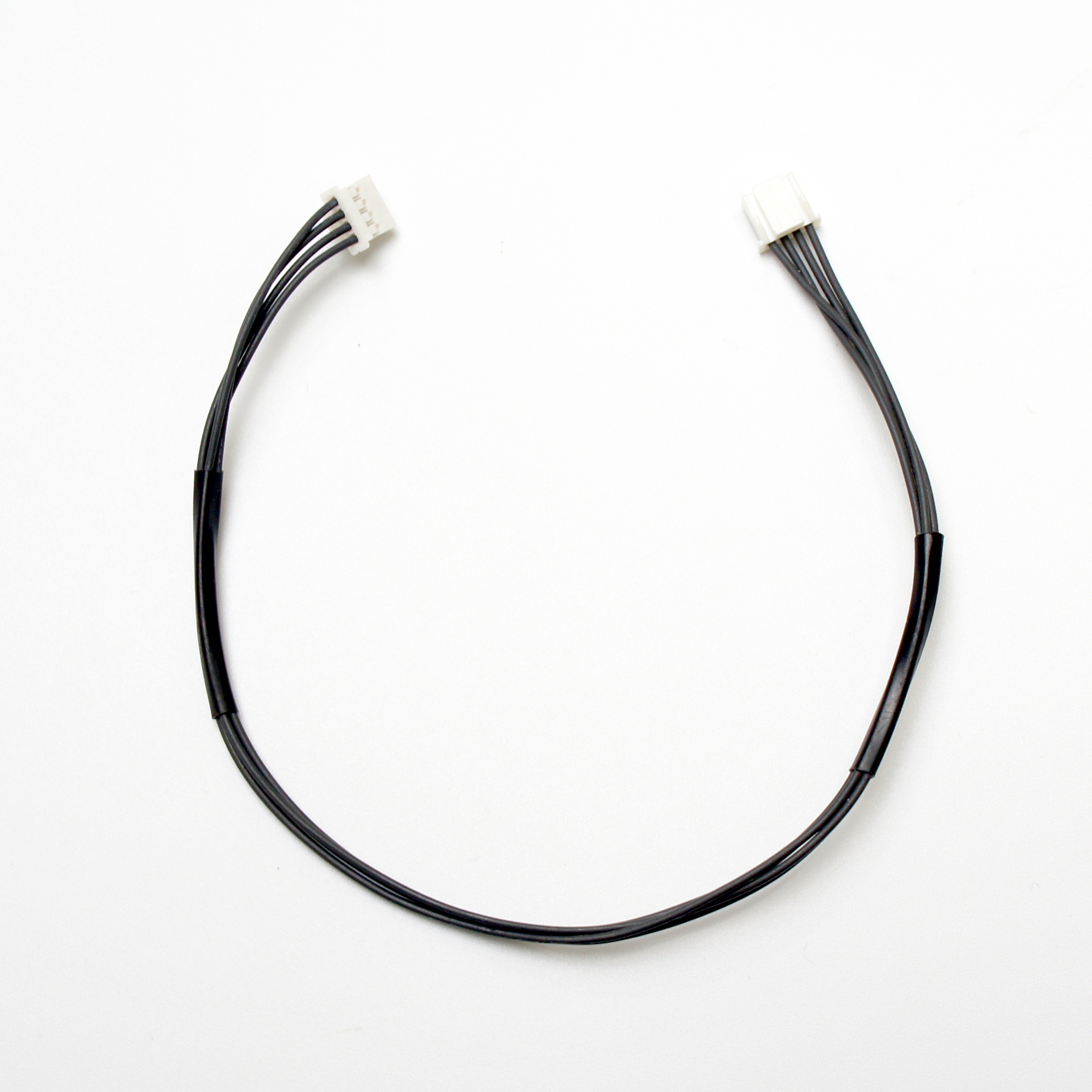

J009S,JRAC-4PPA24 SPI-LEDケーブル

長さ
24cm
1本

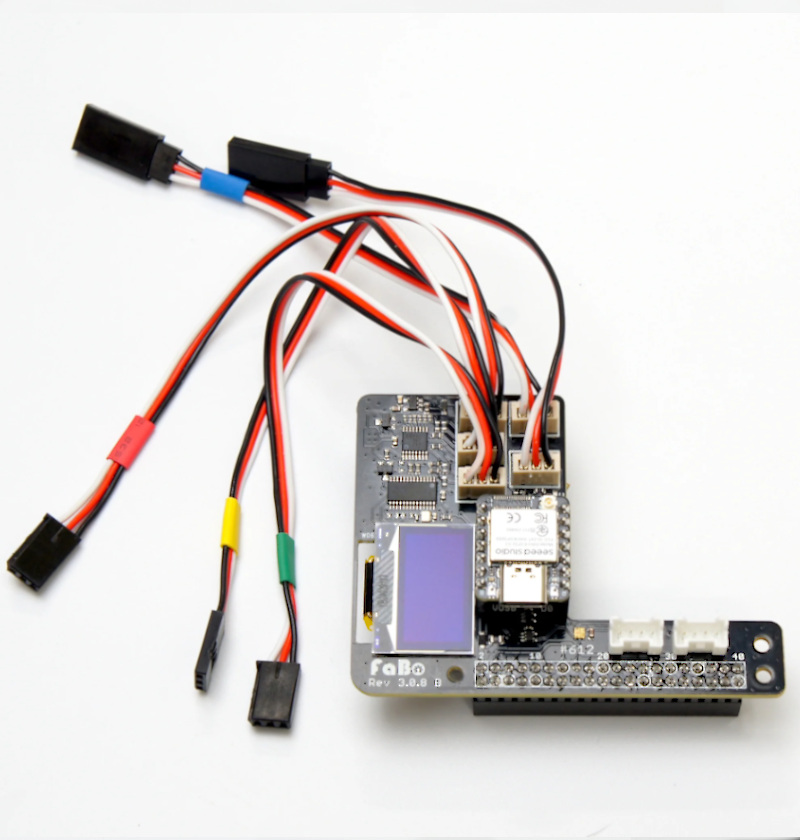

JRB-CB3 JetRacer コントローラーボード
Rev3.0.8 B
1個

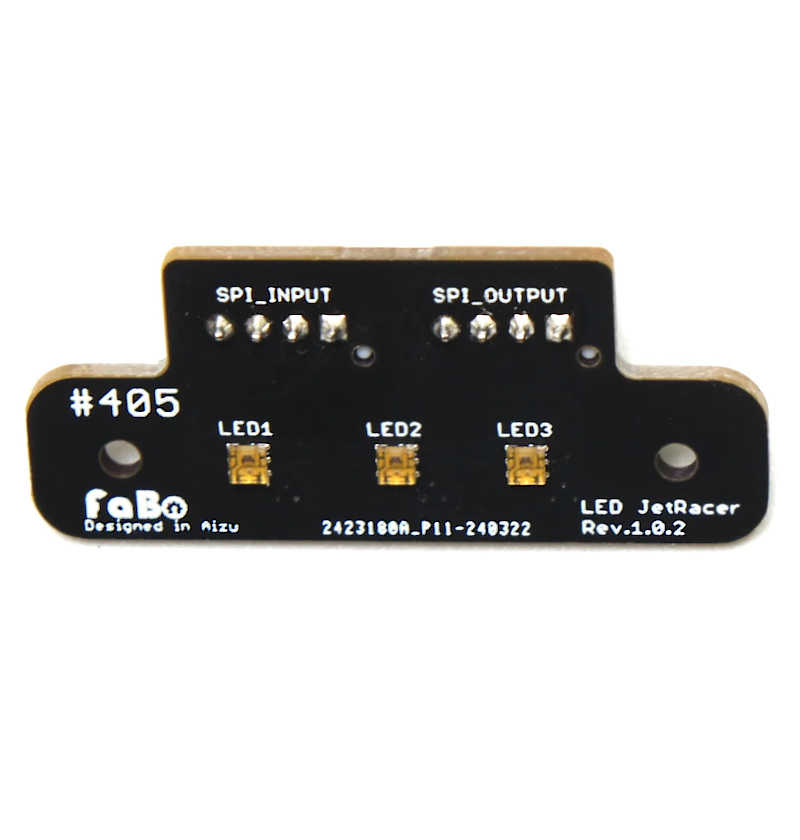

JRB-FCL3
JetRacer LED Board

Rev1.0.2
1個

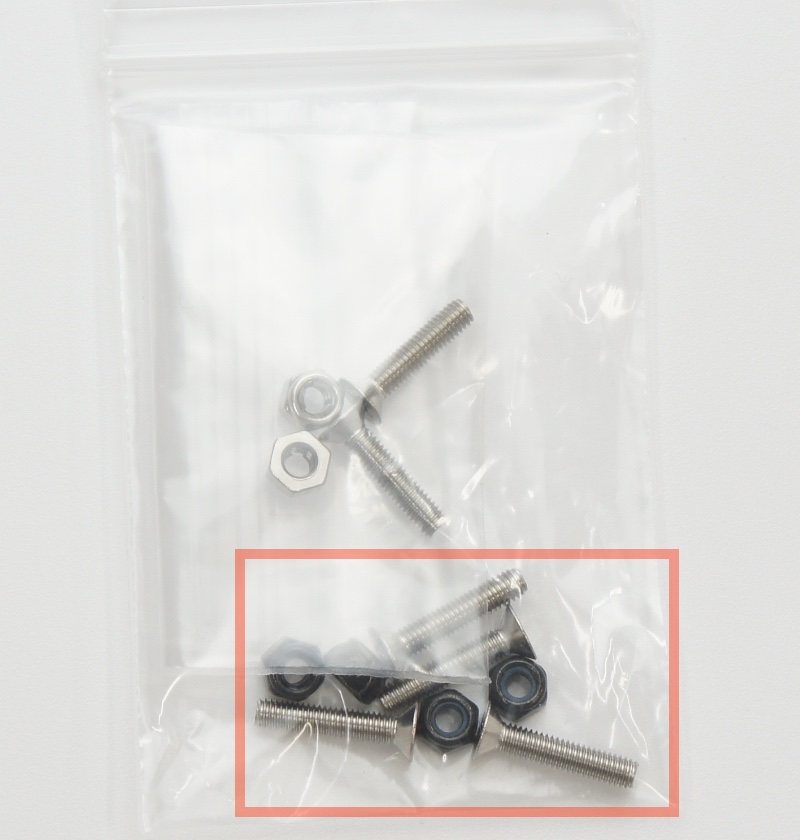

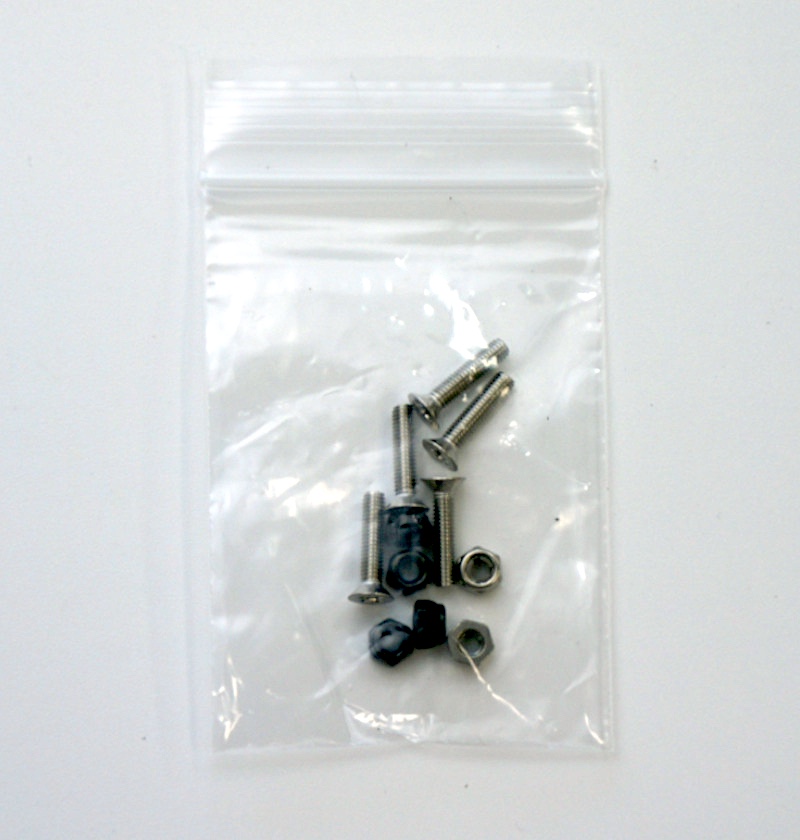

SC001b-1 皿ねじ M3x15 3本 + 1本(予備)※赤枠の部品
ナイロン緩み防止付ナット M3 3個 + 1個(予備)
1セット

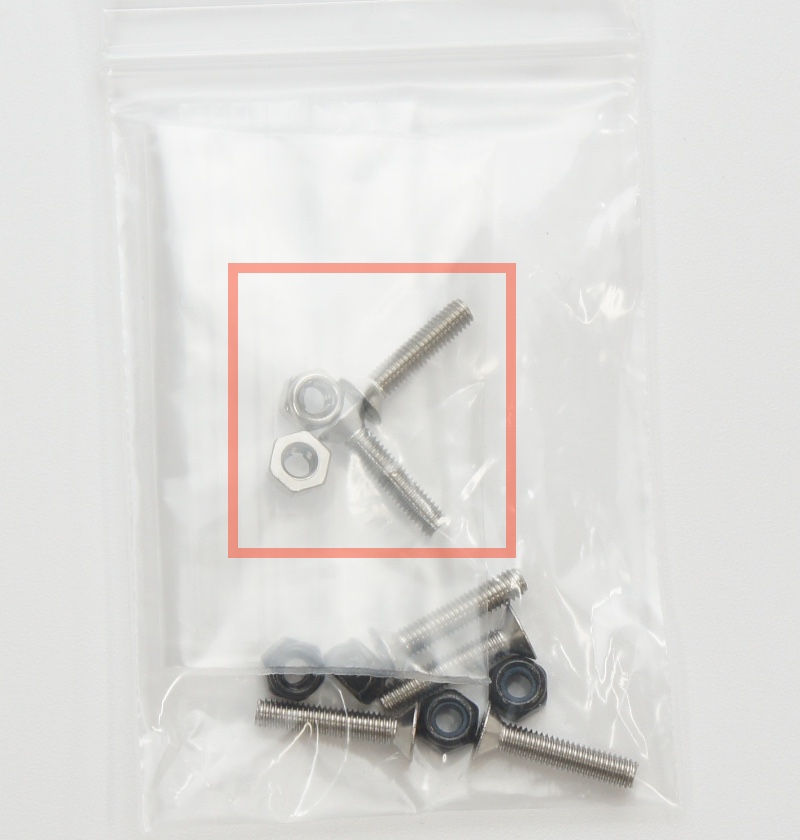

SC001b-2 皿ねじ M3x14 1本 + 1本(予備)※赤枠の部品
ロックナット M3 1個 + 1個(予備)
1セット

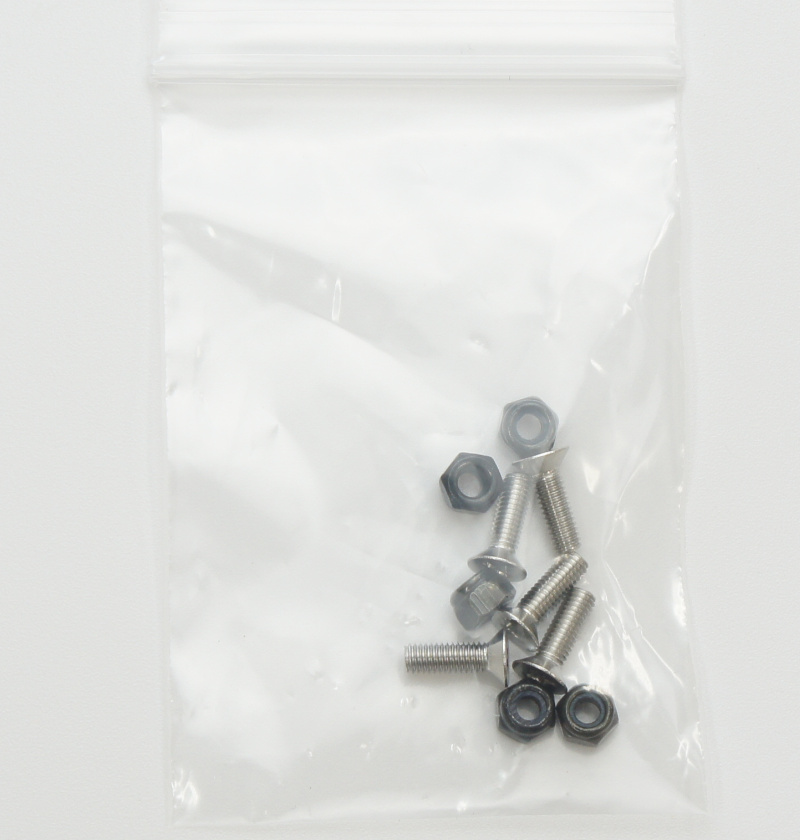

SC002b 皿ねじ M3x10 4本 + 1本(予備)
ナイロン緩み防止付ナット M3 4個 + 1個(予備)
1セット

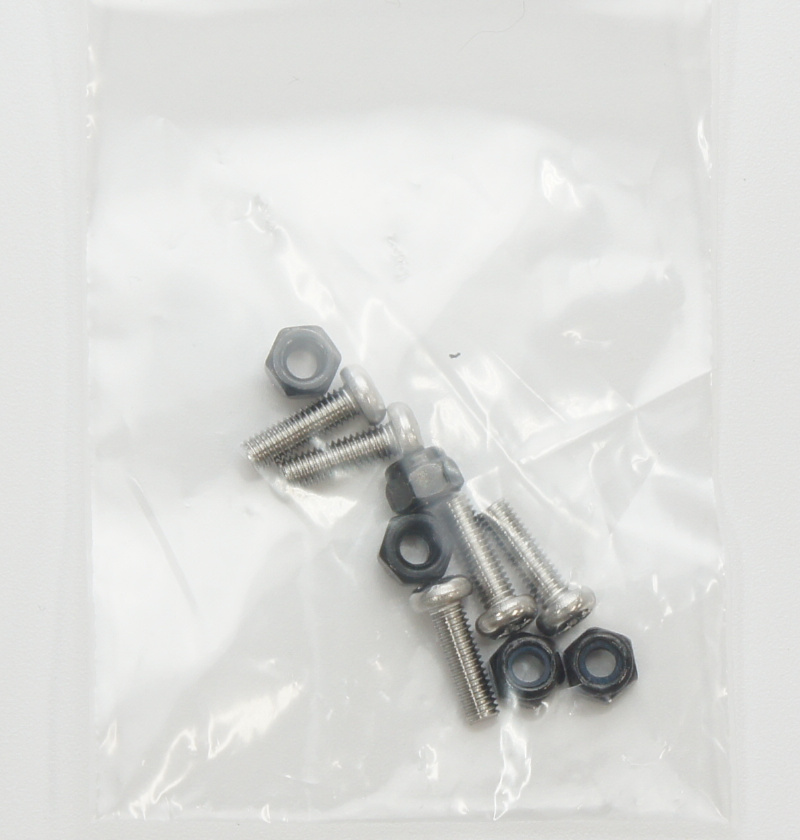

SC003b-1 なべ M3x10 4本 + 1個(予備)
ナイロン緩み防止付ナット M3 4個 + 1個(予備)
1セット

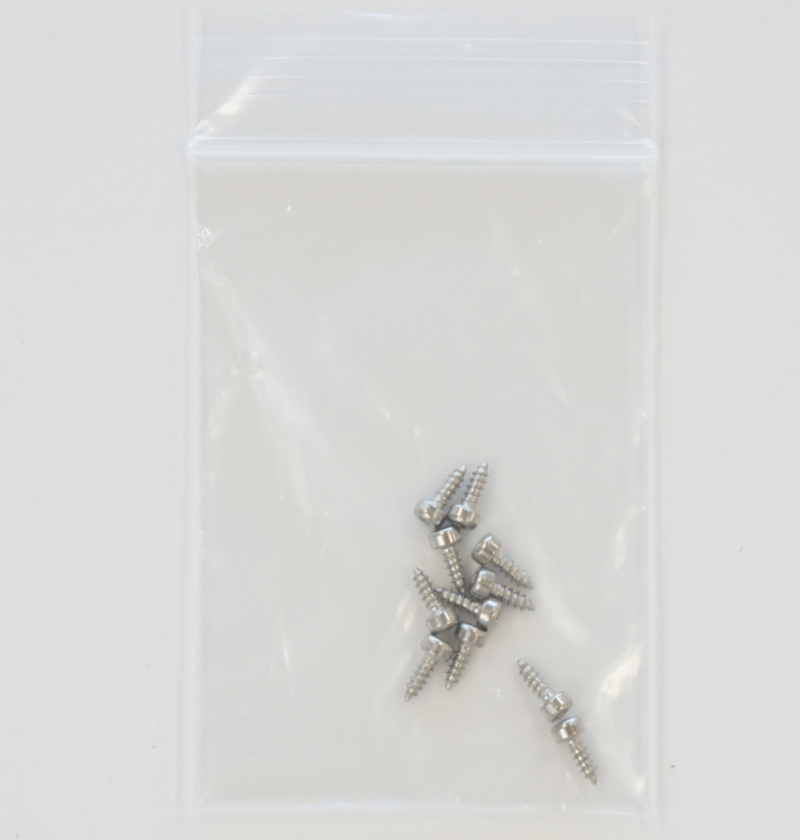

SC005-10p.JPG タッピングビス
M2X6(六角) 10個+ 1個(予備)
1セット

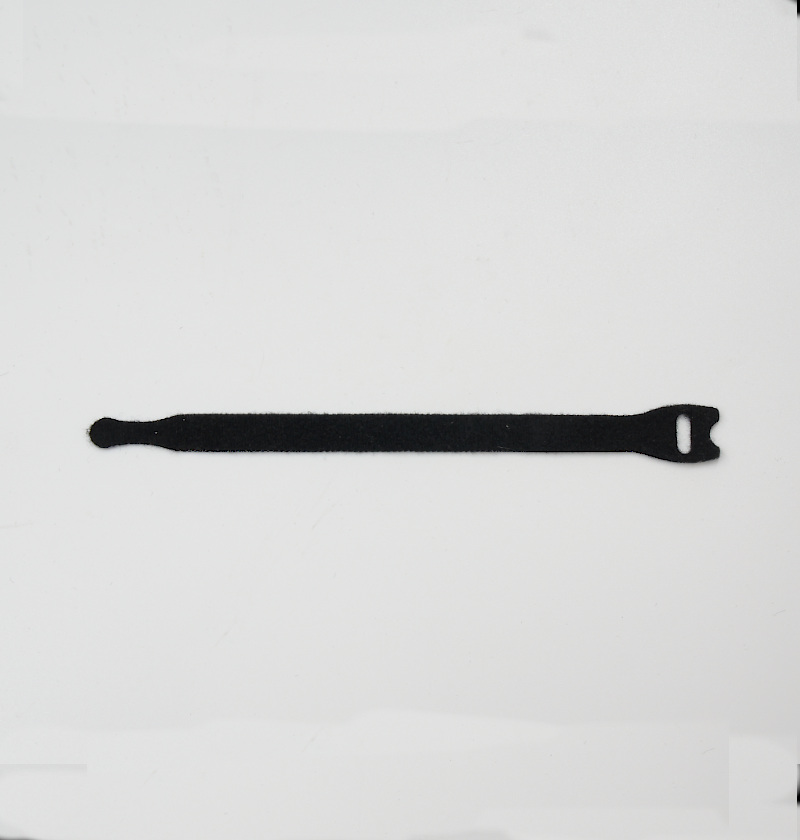

ac001 黒バンド(マジックテープ) 1本

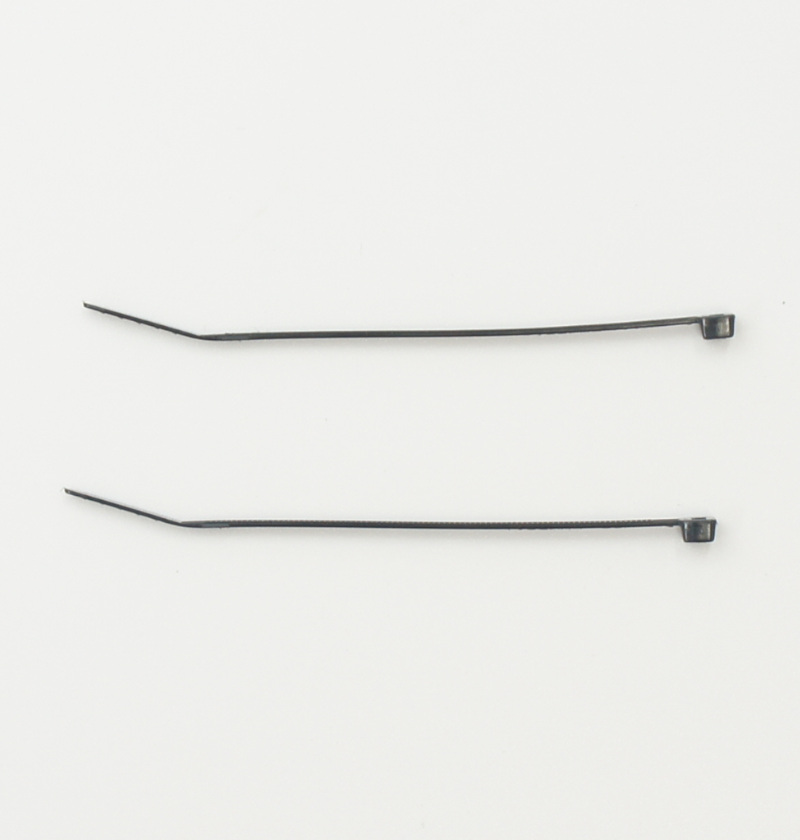

ac002 結束バンド 2本

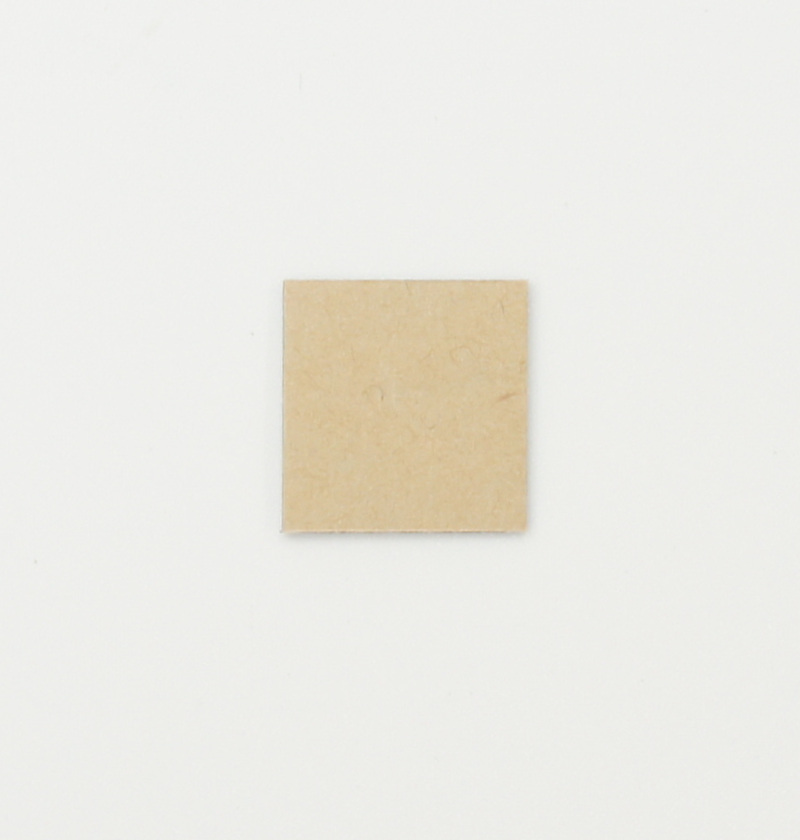

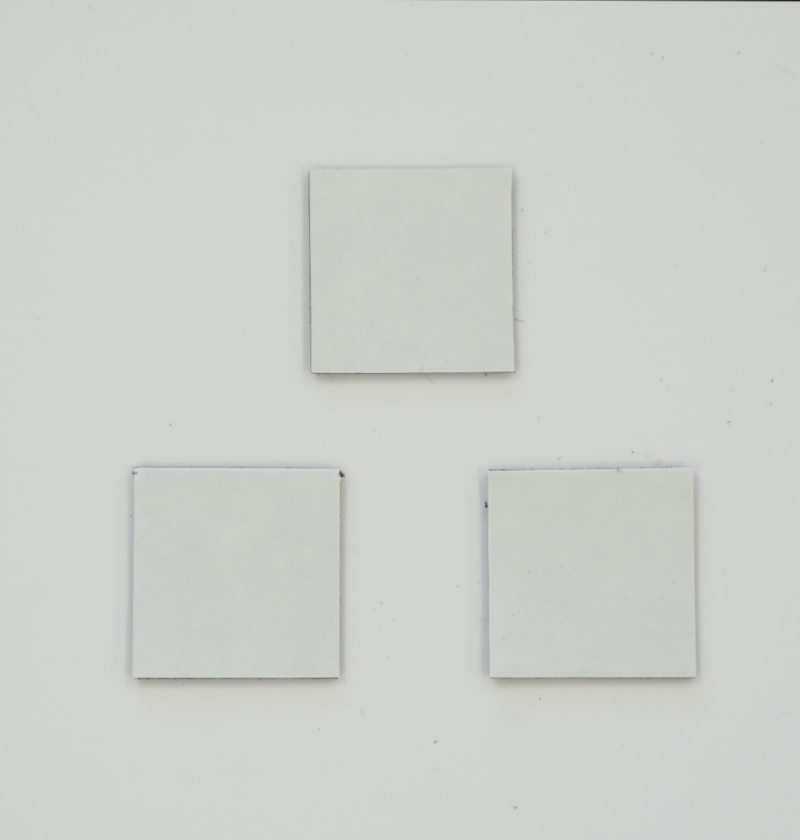

ac003 両面テープ20mm 1枚
プラスドライバー、ナットドライバー(5.5mm)、ナットドライバー(5mm)、六角棒レンチ、カッターナイフ、ニッパーが必要となります。お客様でご準備お願いいたします。整備や組み立てにはRC用のドライバーセットをお勧めします。
予期しない暴走を防止するため、使用には作業台をご用意ください。
※モバイルバッテリーの充電にはUSBタイプCのケーブルと充電器が必要でございます。お客様でご準備ください。
送信機(プロポ)の単3アルカリ乾電池は付属しておりません。※開封後はすぐ欠品がないかご確認お願いいたします。もし欠品がございましたら、こちらまでご連絡ください。 https://www.fabo.io/p/blog-page.html
