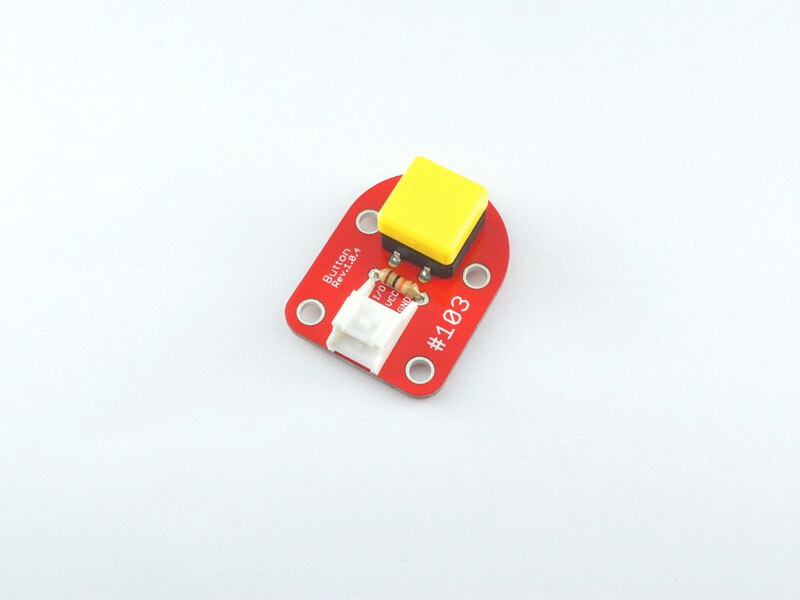

#103 Button Brick

ボタンを使ったBrickです。I/OピンよりボタンのON/OFFの状態を取得することができます。

※ボタンカバー部分の色はランダムで送付するため色のご指定はできません。あらかじめご了承ください。

接続

GPIOコネクタのいずれかに接続します。

Raspberr Pi

Arduino

Sample Code

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# coding: utf-8
import RPi.GPIO as GPIO
import sys

LEDPIN = 4
BUTTONPIN = 5

GPIO.setmode(GPIO.BCM)
GPIO.setup(LEDPIN, GPIO.OUT)
GPIO.setup(BUTTONPIN, GPIO.IN)

try:
    while True:
        # ボタン押下判定
        if( GPIO.input(BUTTONPIN)):
            # LED点灯
            GPIO.output(LEDPIN, True)
        else:
            # LED消灯
            GPIO.output(LEDPIN, False)
except KeyboardInterrupt:
    GPIO.cleanup()
    sys.exit(0)

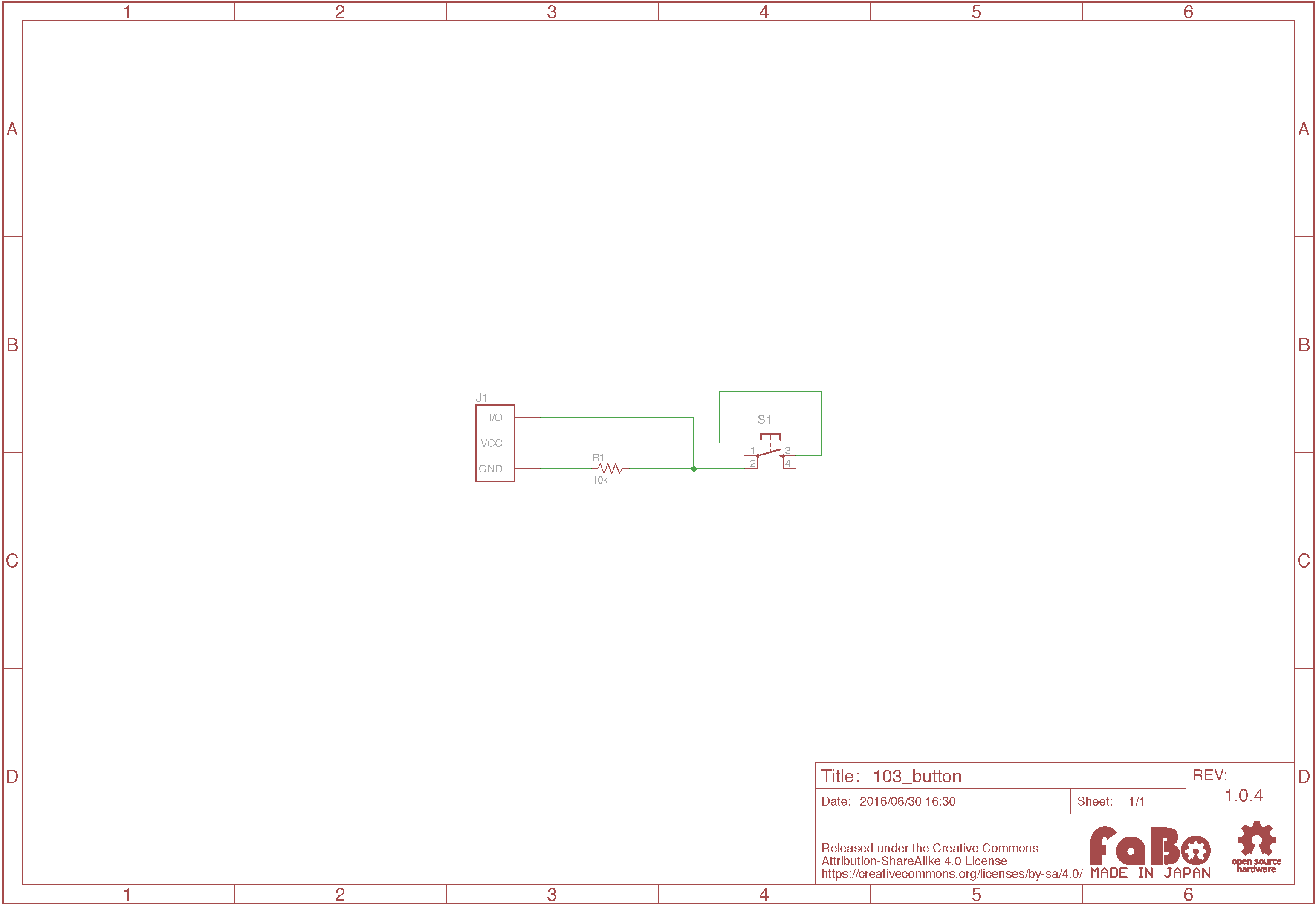

回路図

構成Parts

  • 12mm角タクトスイッチ

GitHub

  • https://github.com/FaBoPlatform/FaBo/tree/master/103_button
