#101 LED Brick

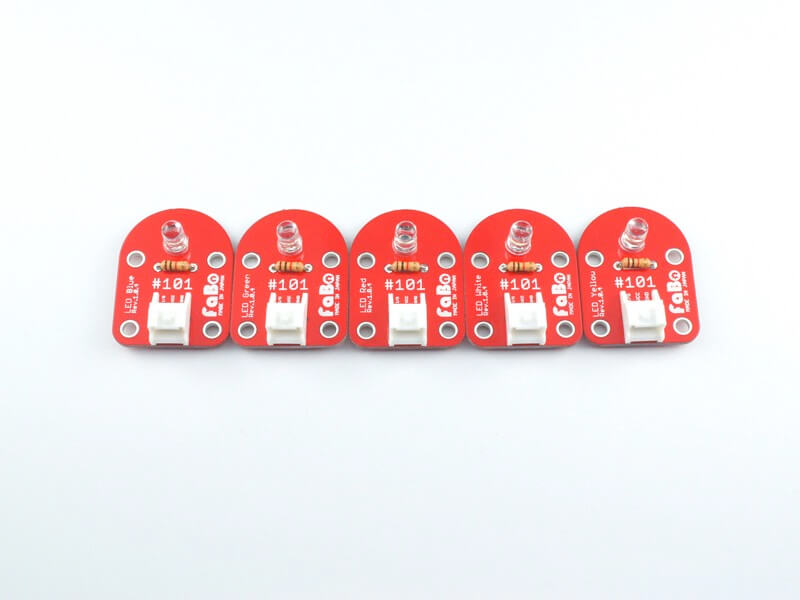

LEDのBrickです。発光色は5色（青・緑・赤・白・黄）あります。Lチカのおともにもどうぞ。

※購入時は色の間違いにご注意ください。

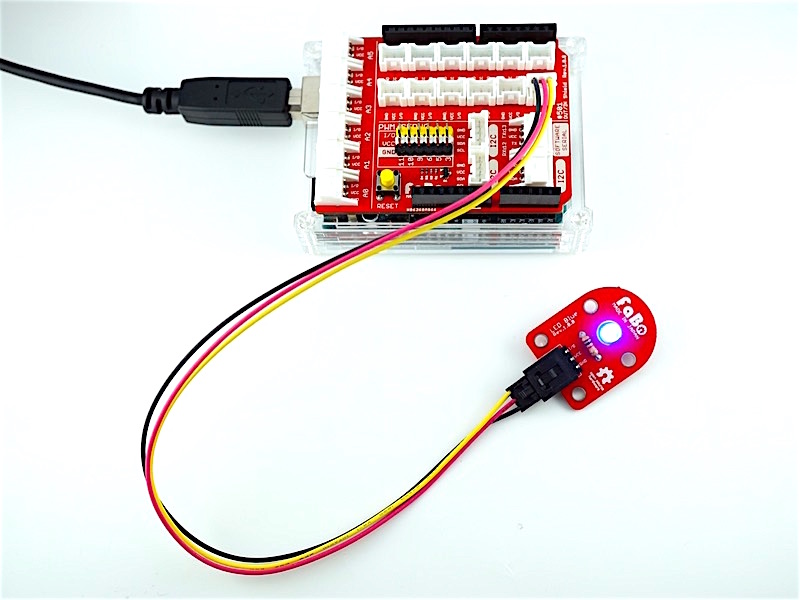

接続方法

GPIOコネクタのいずれかに接続します。

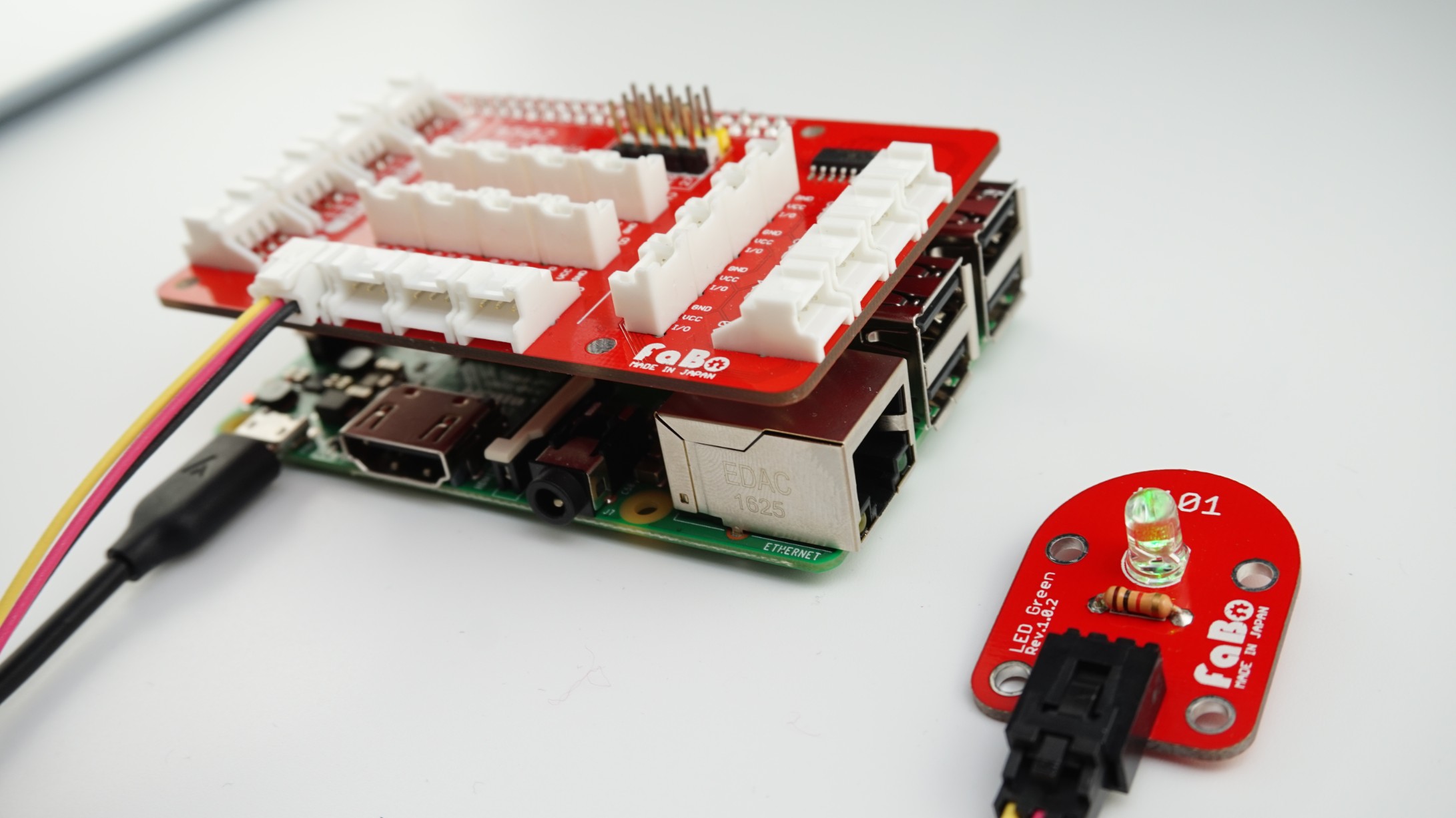

Raspberry Pi

Arudio

Sample Code

GPIO4コネクタにLED Brickを接続し、一定時間ごとに点灯/消灯させています。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
# coding: utf-8
import RPi.GPIO as GPIO
import time
import sys

LEDPIN = 4

GPIO.setwarnings(False)
GPIO.setmode( GPIO.BCM )
GPIO.setup( LEDPIN, GPIO.OUT )

try:
    while True:
        GPIO.output( LEDPIN, True )
        time.sleep( 1.0 )
        GPIO.output( LEDPIN, False )
        time.sleep( 1.0 )
except KeyboardInterrupt:
    GPIO.cleanup()
    sys.exit(0)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
#define ledPin 2 // LEDピン

void setup() {
  // LED接続ピンを出力に設定
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // LEDを一定時間で点滅
  digitalWrite(ledPin, HIGH);
  delay(1000);
  digitalWrite(ledPin, LOW);
  delay(1000);
}

1
2
3
4
5
6
100 'led_sample_program
110 OUT 1,1
120 WAIT 60
130 OUT 1,0
140 WAIT 60
150 GOTO 110

回路図

構成Parts

  • 5mm LED(各色)

GitHub
